Центраторы для сварки труб

Качество сборки сварного трубопровода зависит от многих факторов, в числе которых точность позиционирования отдельных элементов. Это касается магистралей разных диаметров. Перед сваркой трубы и фасонных элементов должны быть установлены в проектное положение и надежно зафиксированы. Кроме стационарных опор для этого используют съемные приспособления – центраторы. Устройства позволяют производить стыковку труб без смещения сварочных кромок и установление сварочных зазоров.

Основные разновидности

По расположению относительно трубы центраторы делятся на два вида – наружные и внутренние. Устройства также различаются по конструкции фиксирующих элементов и привода.

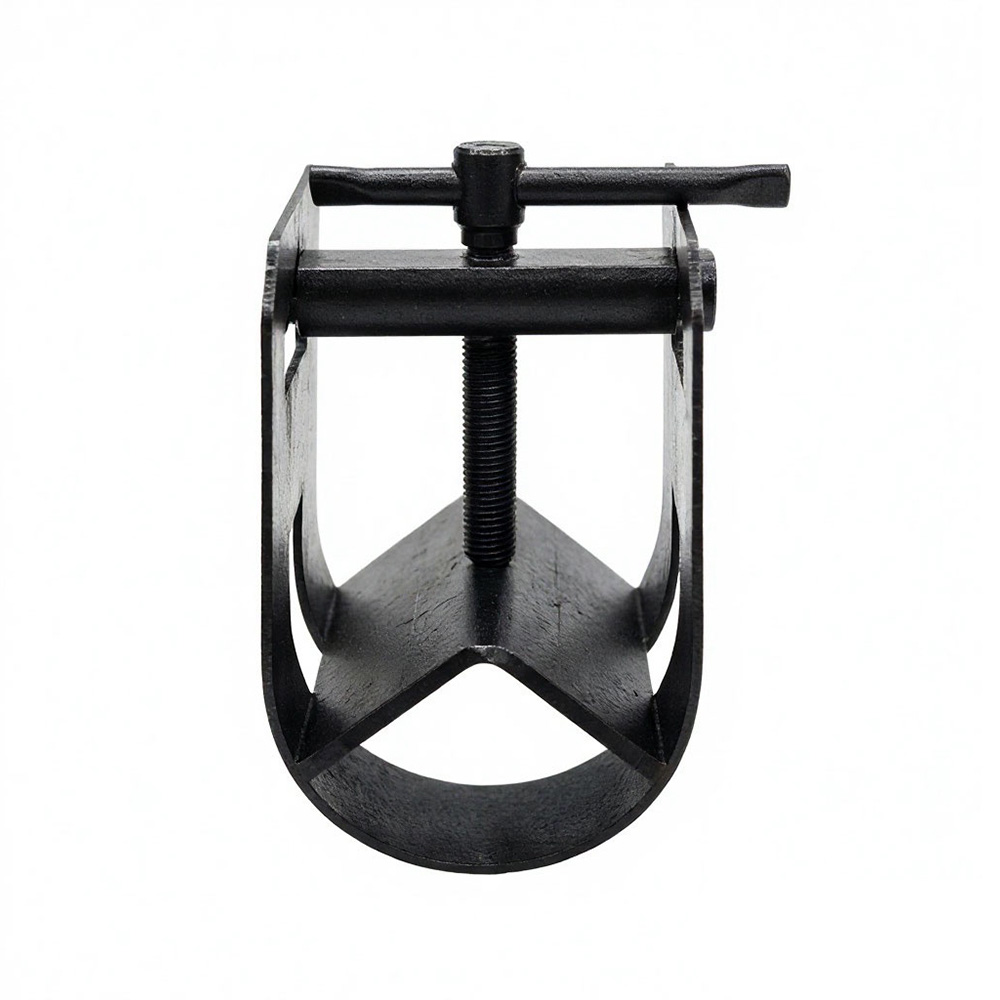

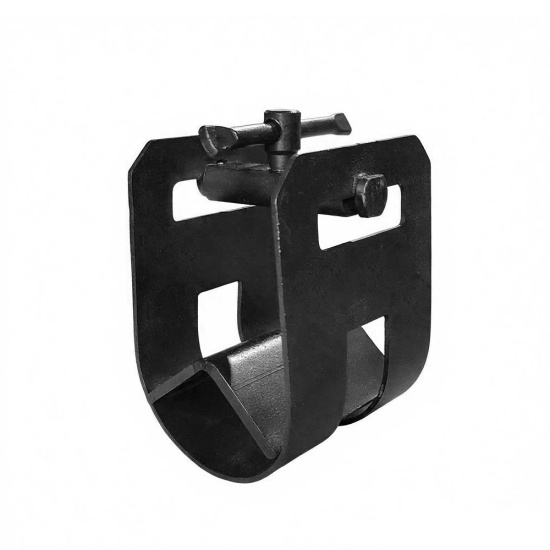

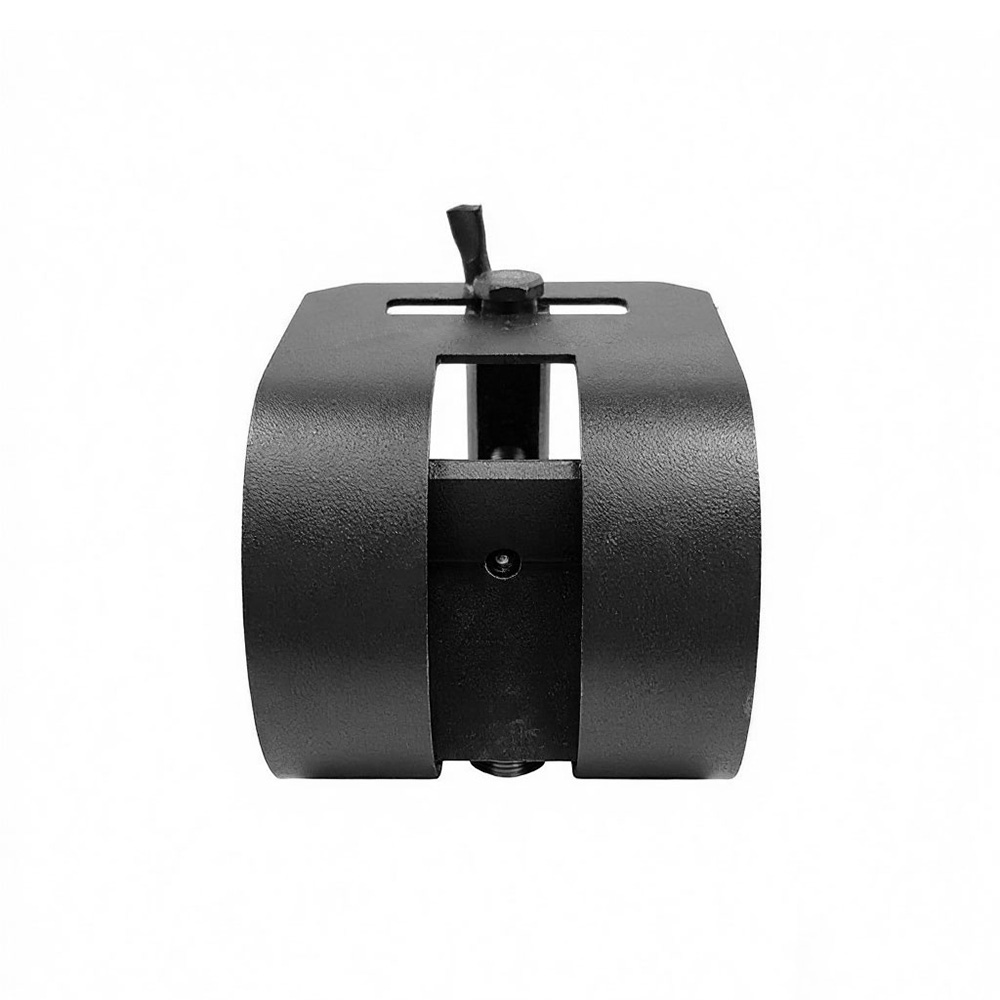

Наружные

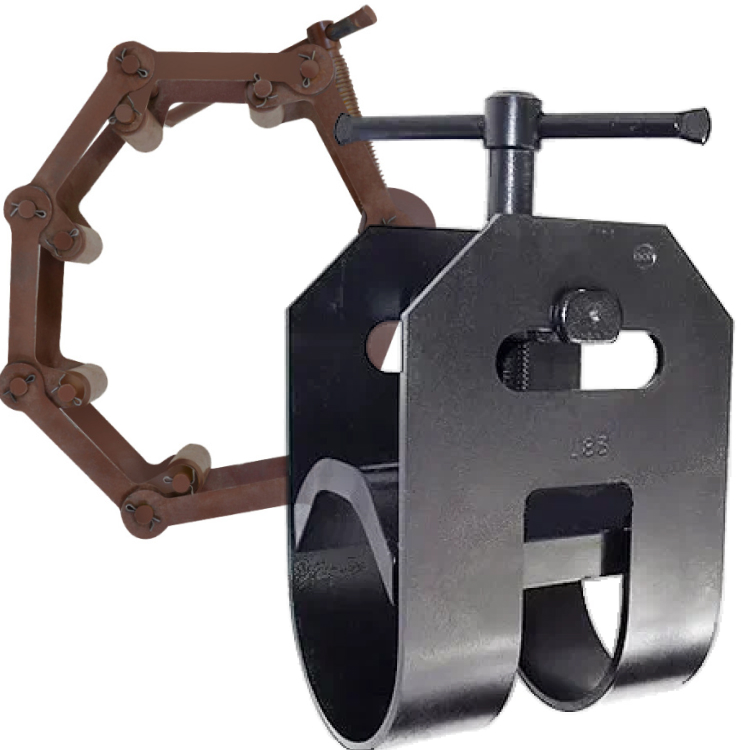

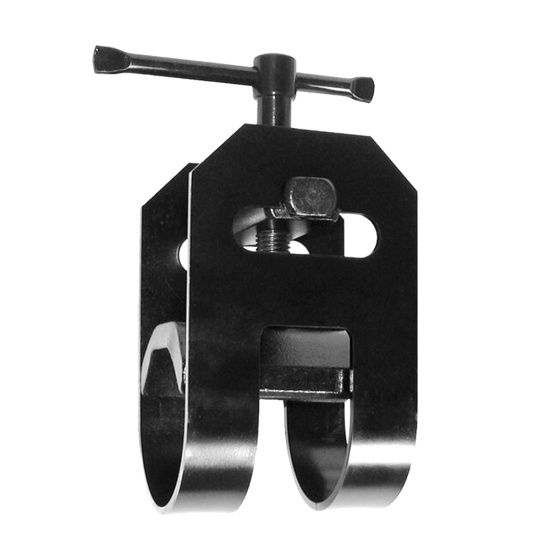

Центраторы такого типа закрепляются на наружных поверхностях стыкуемых труб. Они имеют сравнительно несложные конструкции и малую массу. Такие центраторы применяются для стыковки труб диаметром до 2000 мм. Наибольшей популярностью у монтажников пользуются механизмы следующих конструкций:

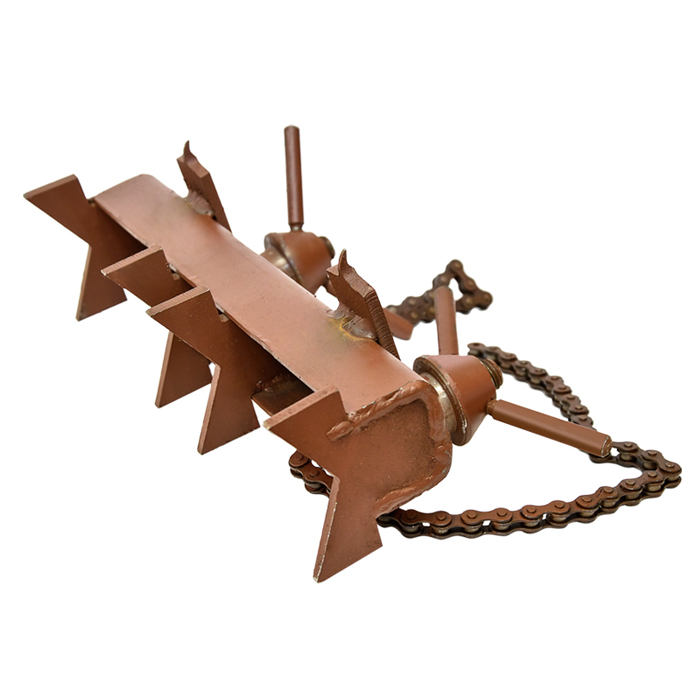

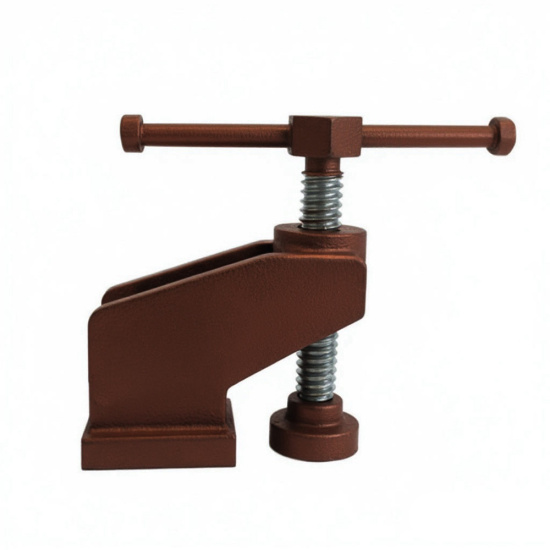

• цепные. Основные преимущества сварочных центраторов такого типа – простота в использовании и универсальность в отношении диаметров стыкуемых труб. Основной упорный элемент – цепь – натягивается при помощи механического редукторного привода. Многие производители снабжают центраторы дополнительными выравнивающими винтами для исправления геометрии (эллипса) деформированных труб и фасонных деталей;

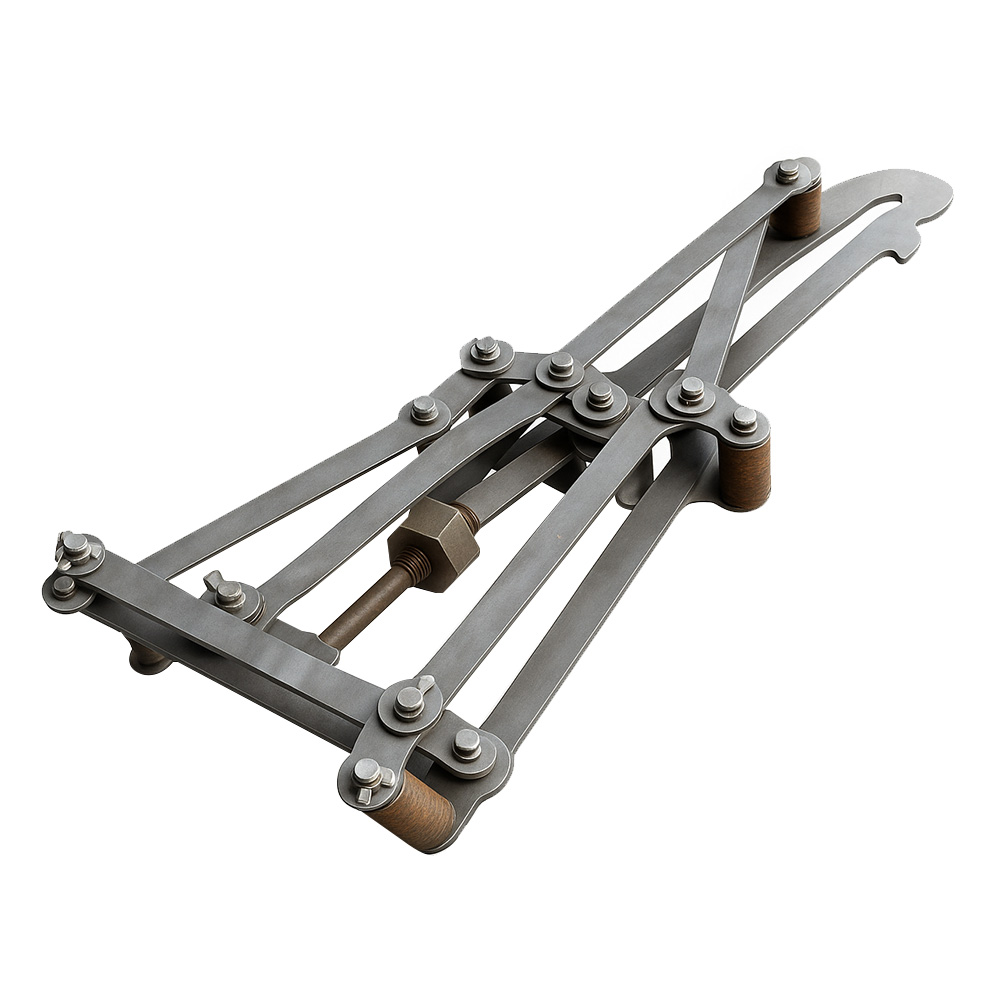

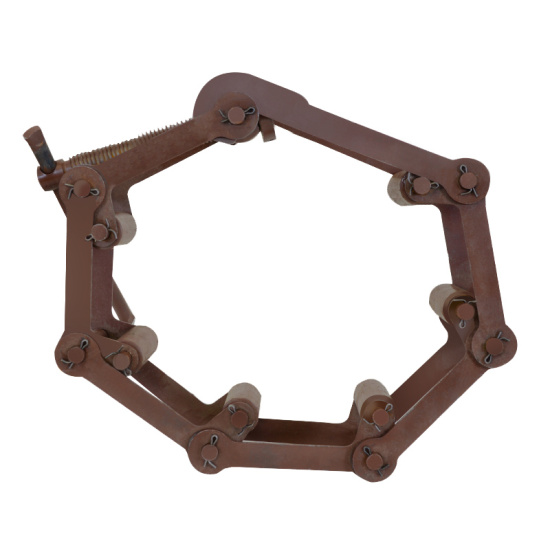

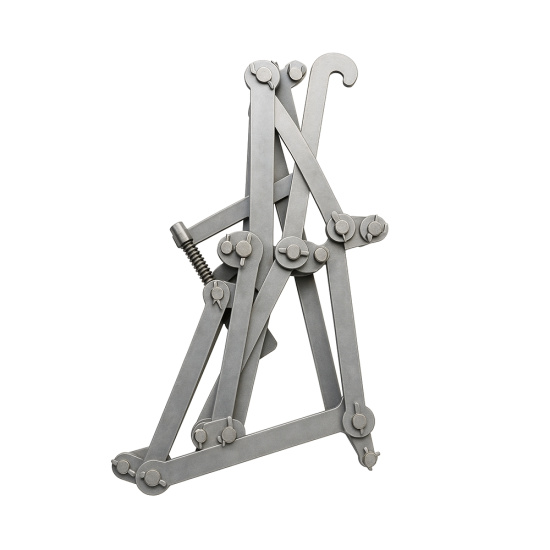

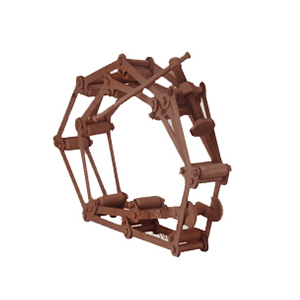

• звенные. Опорными элементами конструкции служат ролики, которые устанавливаются на поверхности стыкуемых труб. Для затяжки звенные центраторы снабжаются винтовым приводом. Посредством передаваемого от него усилия приспособление плотно облегает наружный радиус трубы;

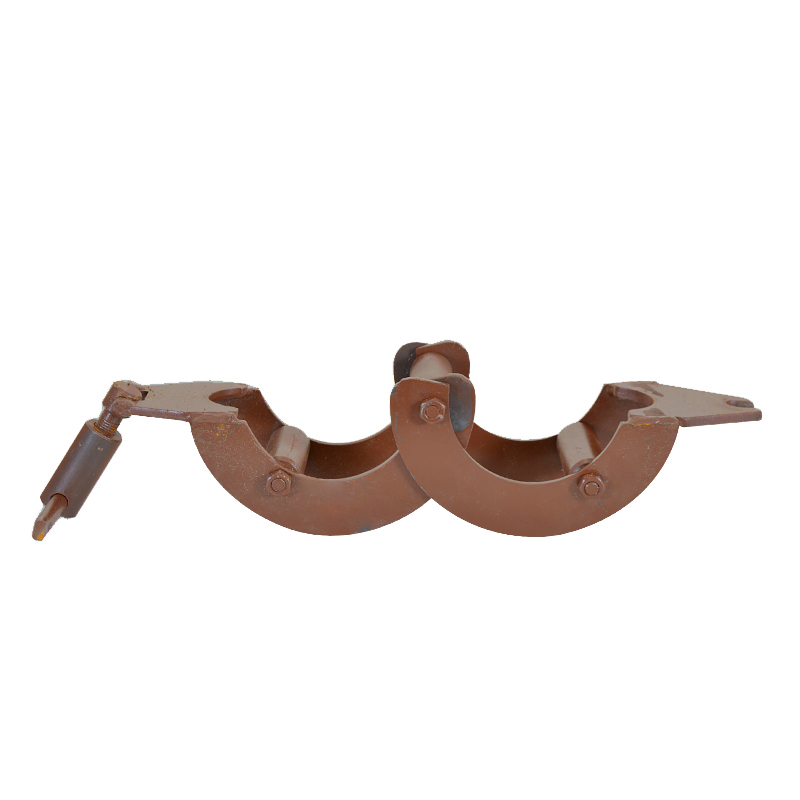

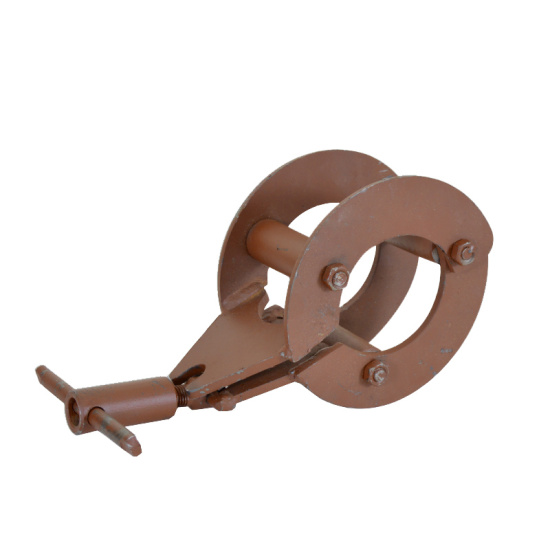

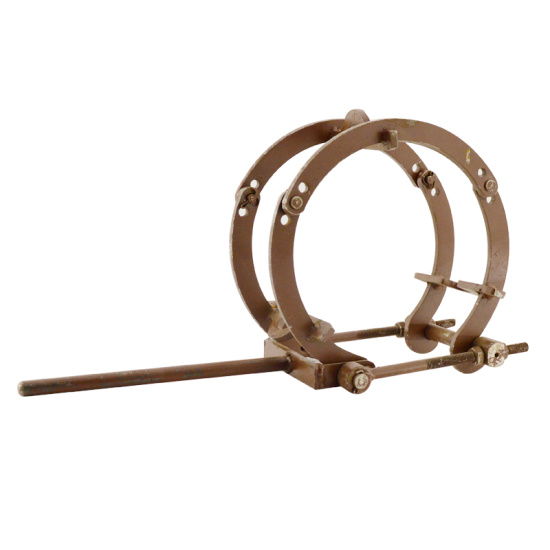

• эксцентриковые. Устройство представляет собой два шарнирно соединенных полукольца, на которых закреплены проставки, толщина которых подбирается в зависимости от диаметра стыкуемых труб. Устанавливая и убирая проставки, можно приспосабливать центраторы для работы с разными диаметрами.

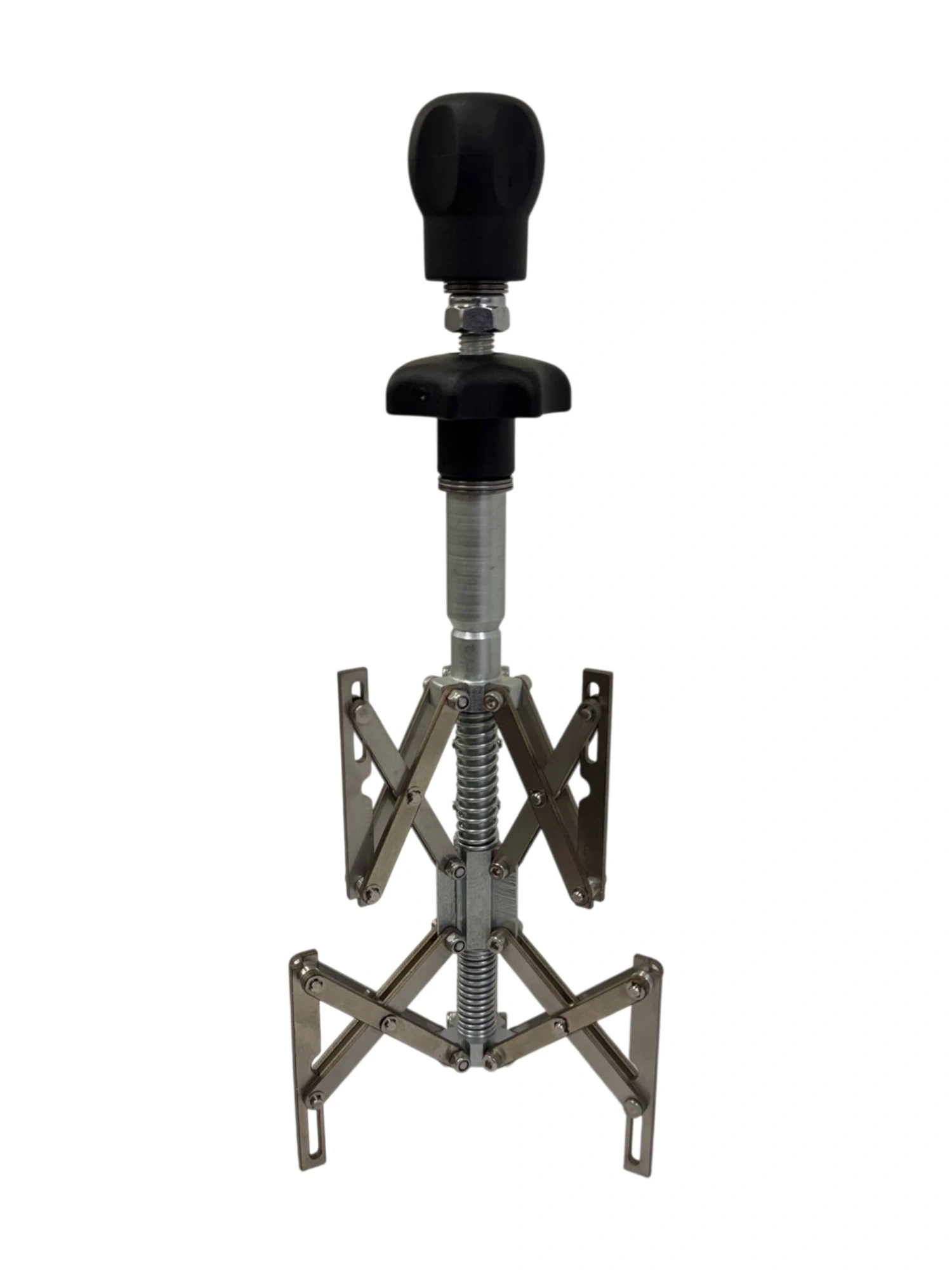

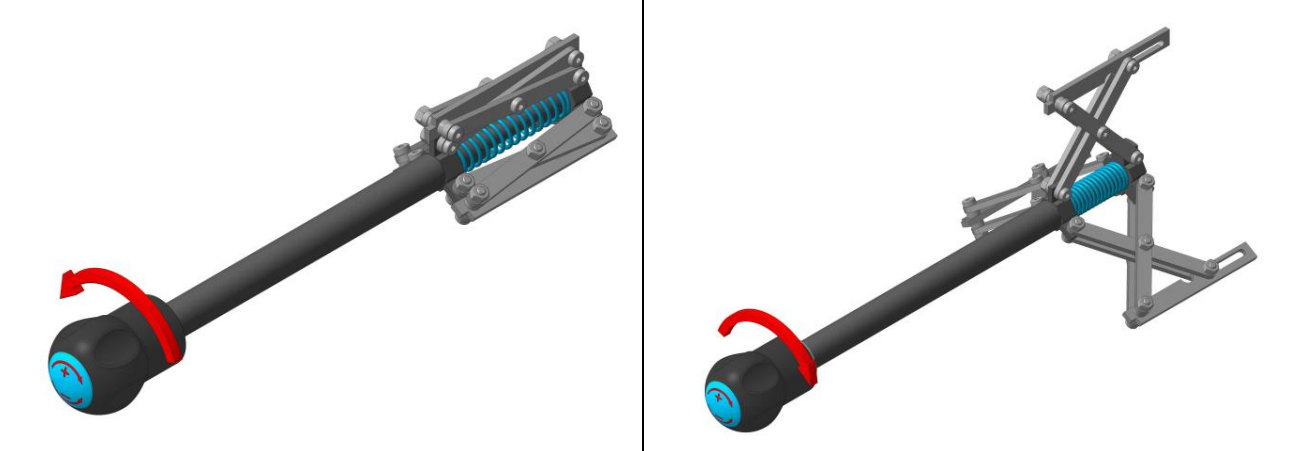

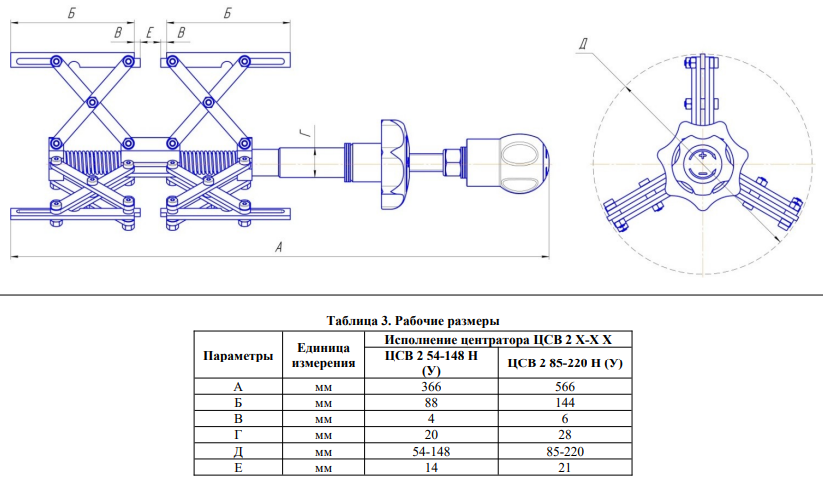

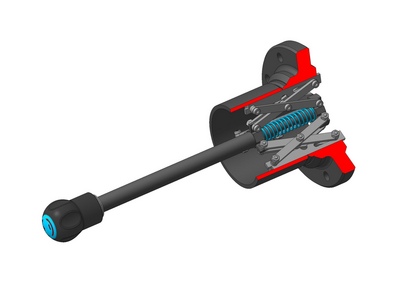

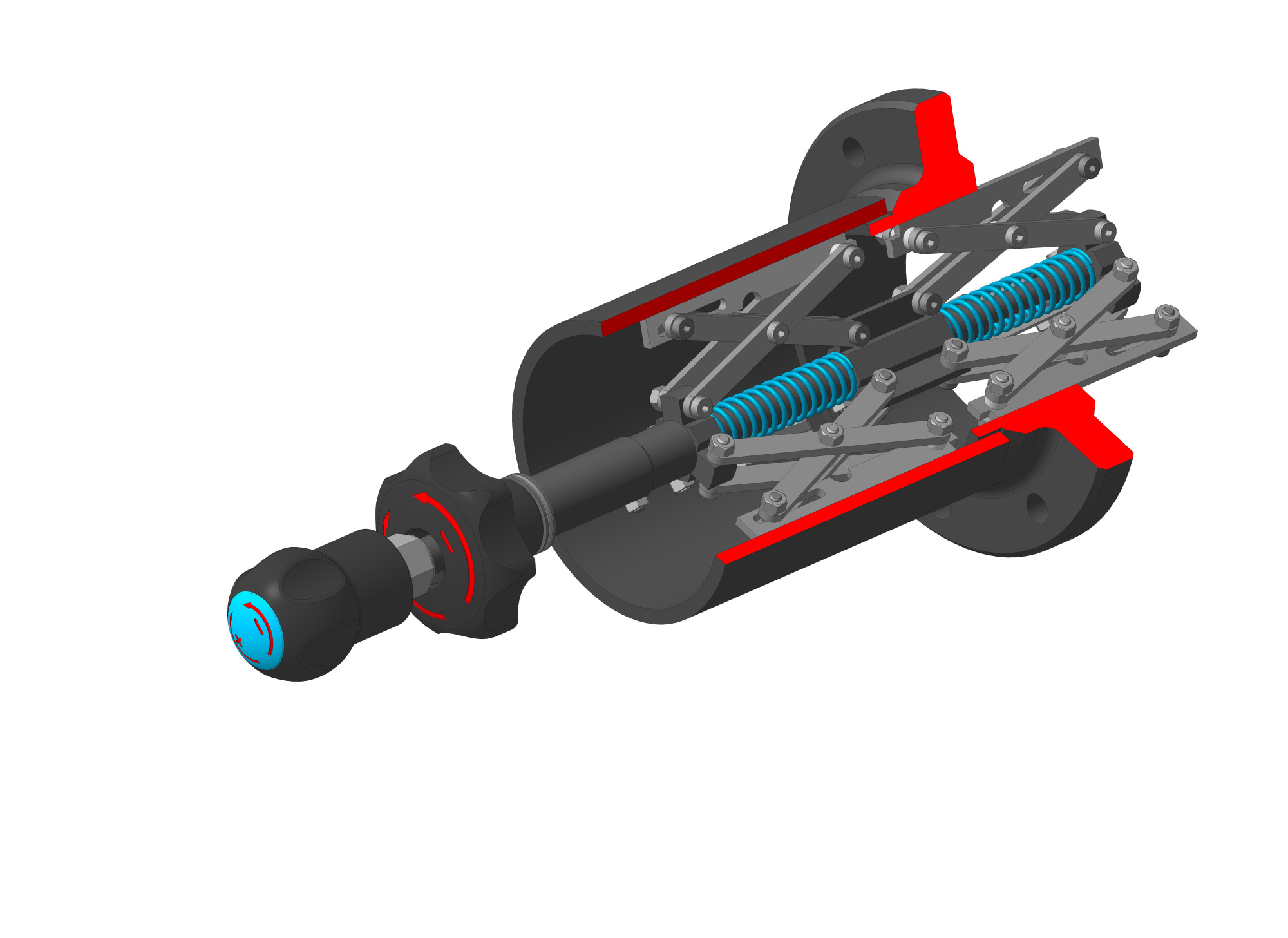

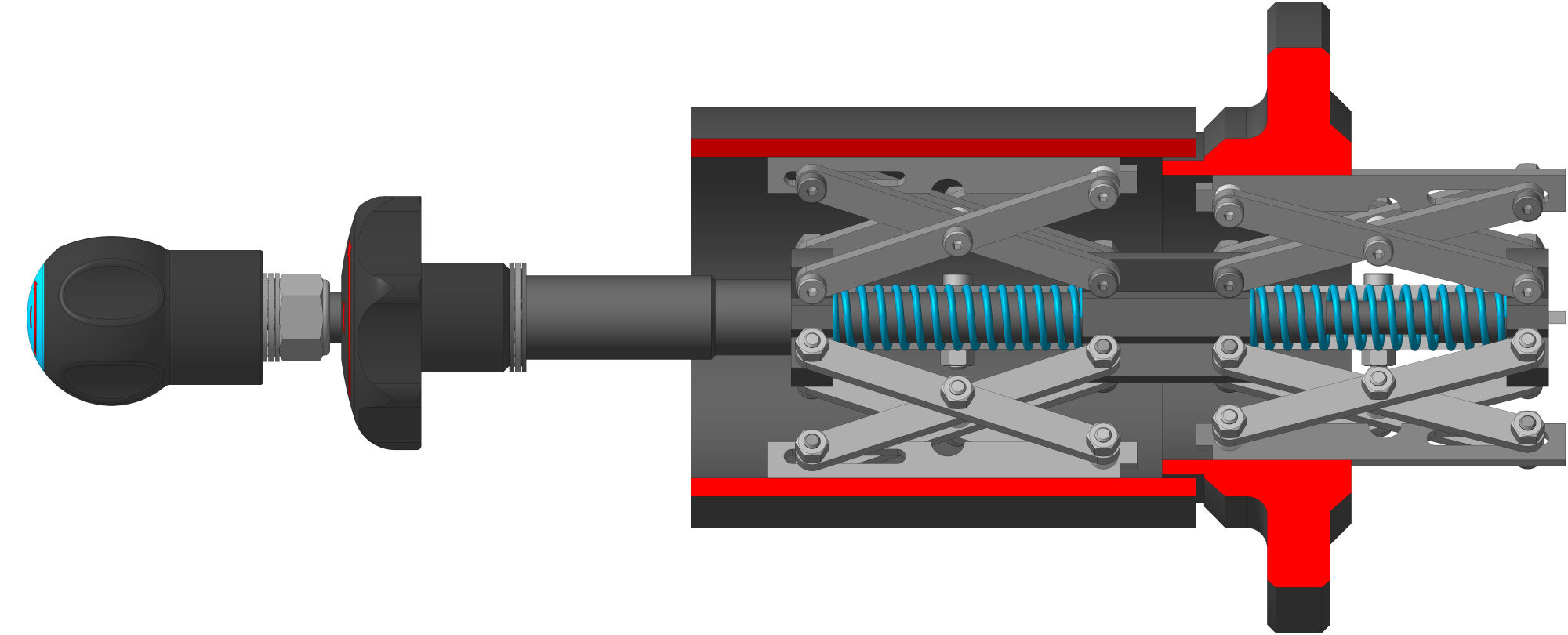

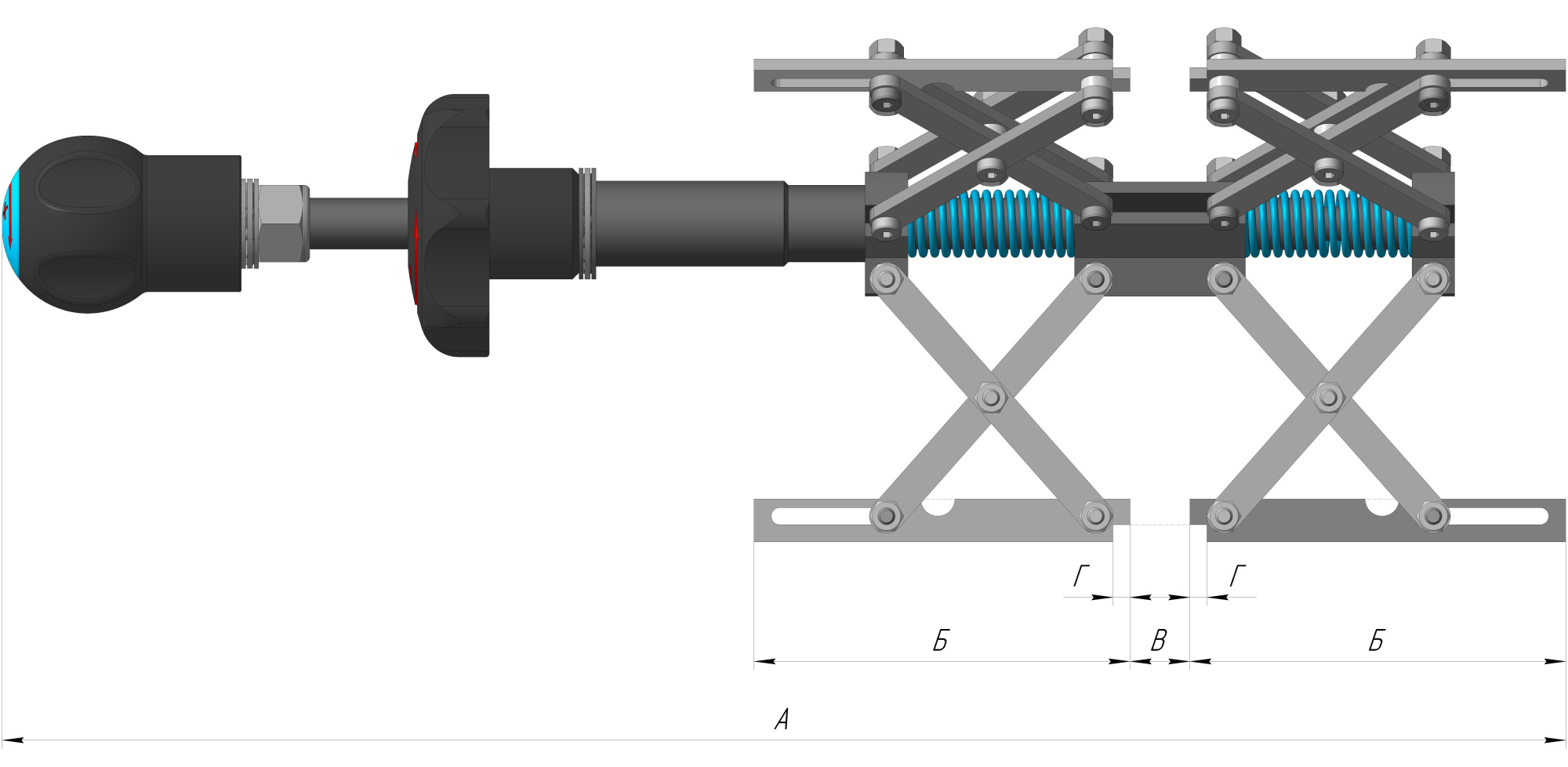

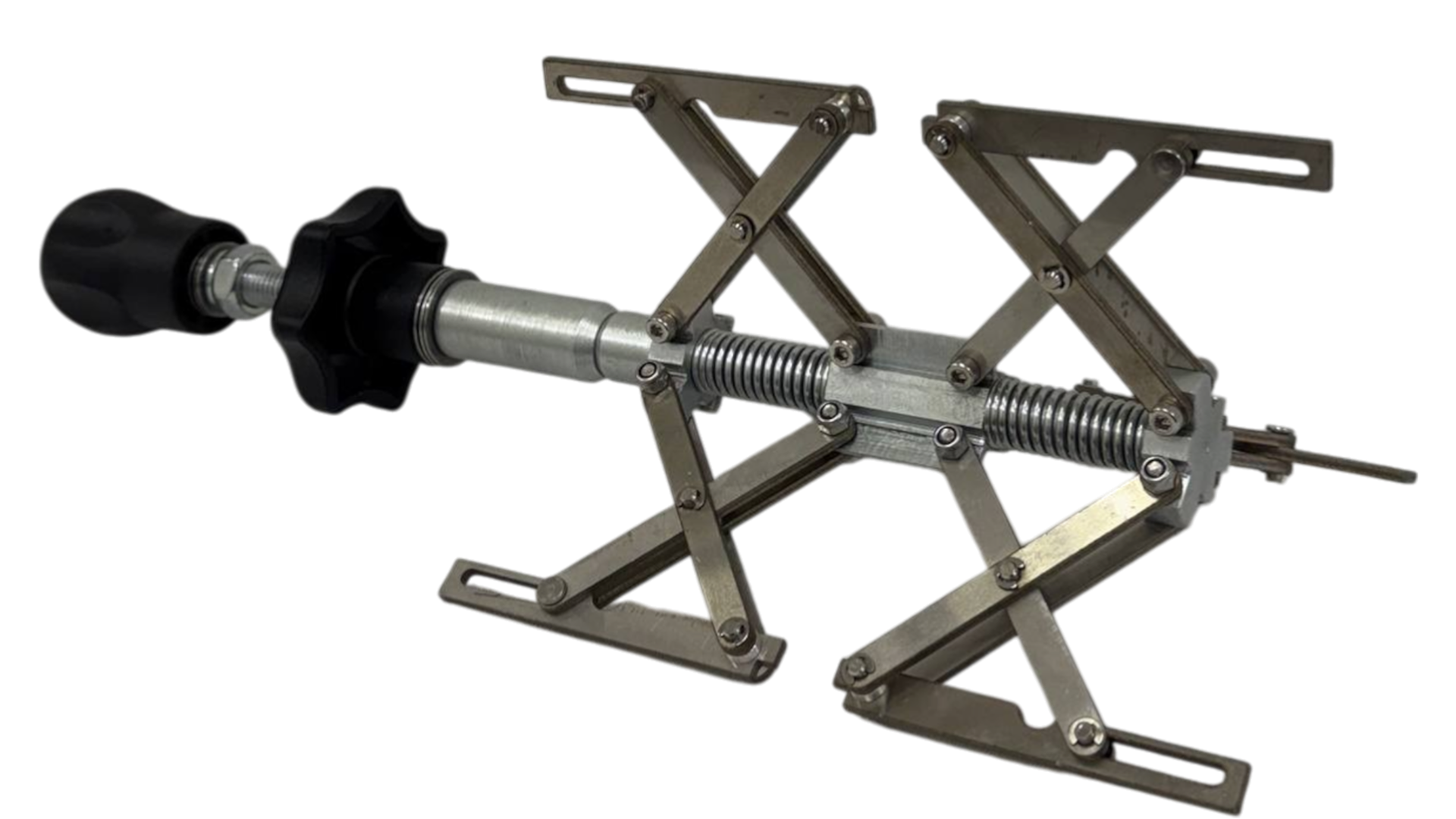

Внутренние

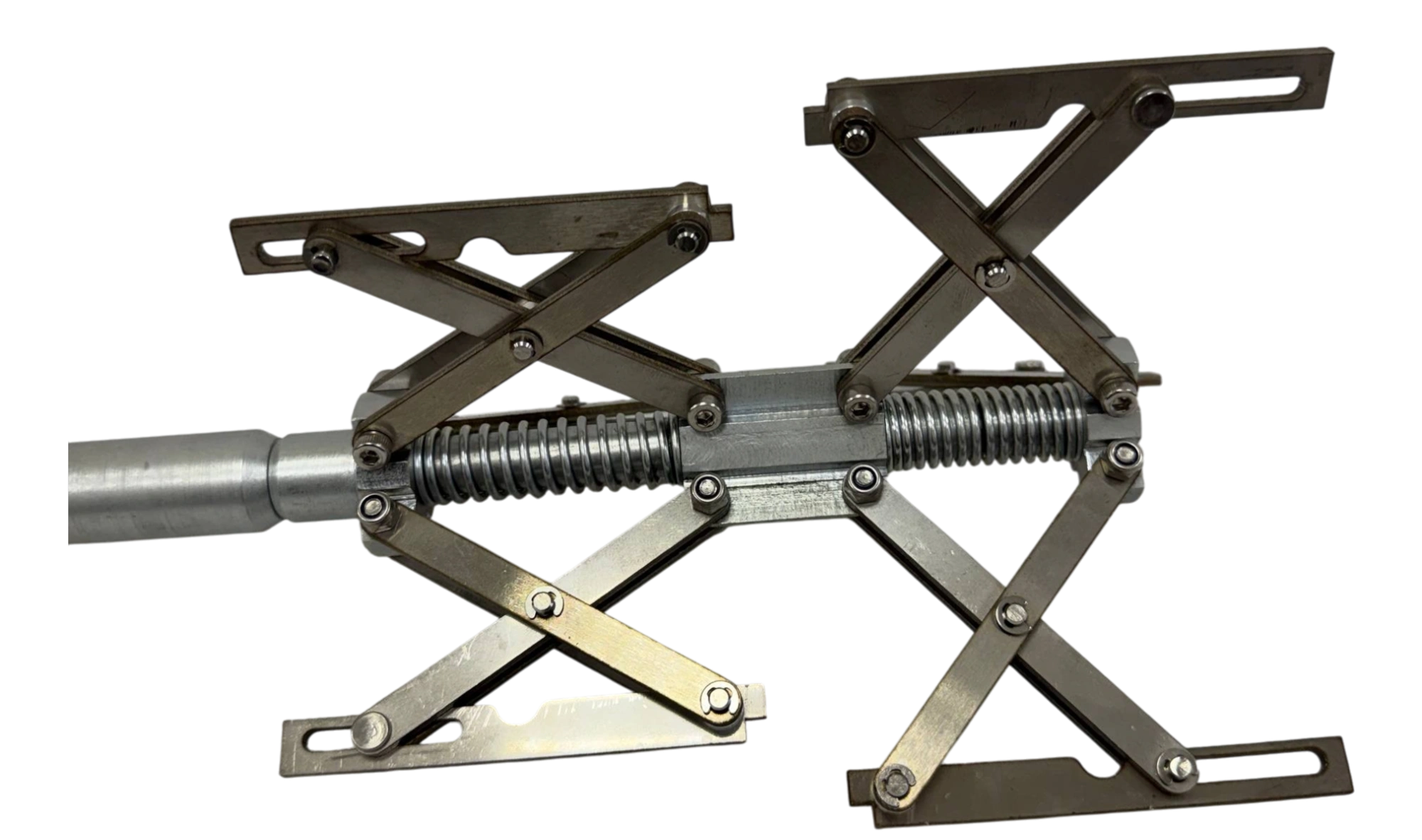

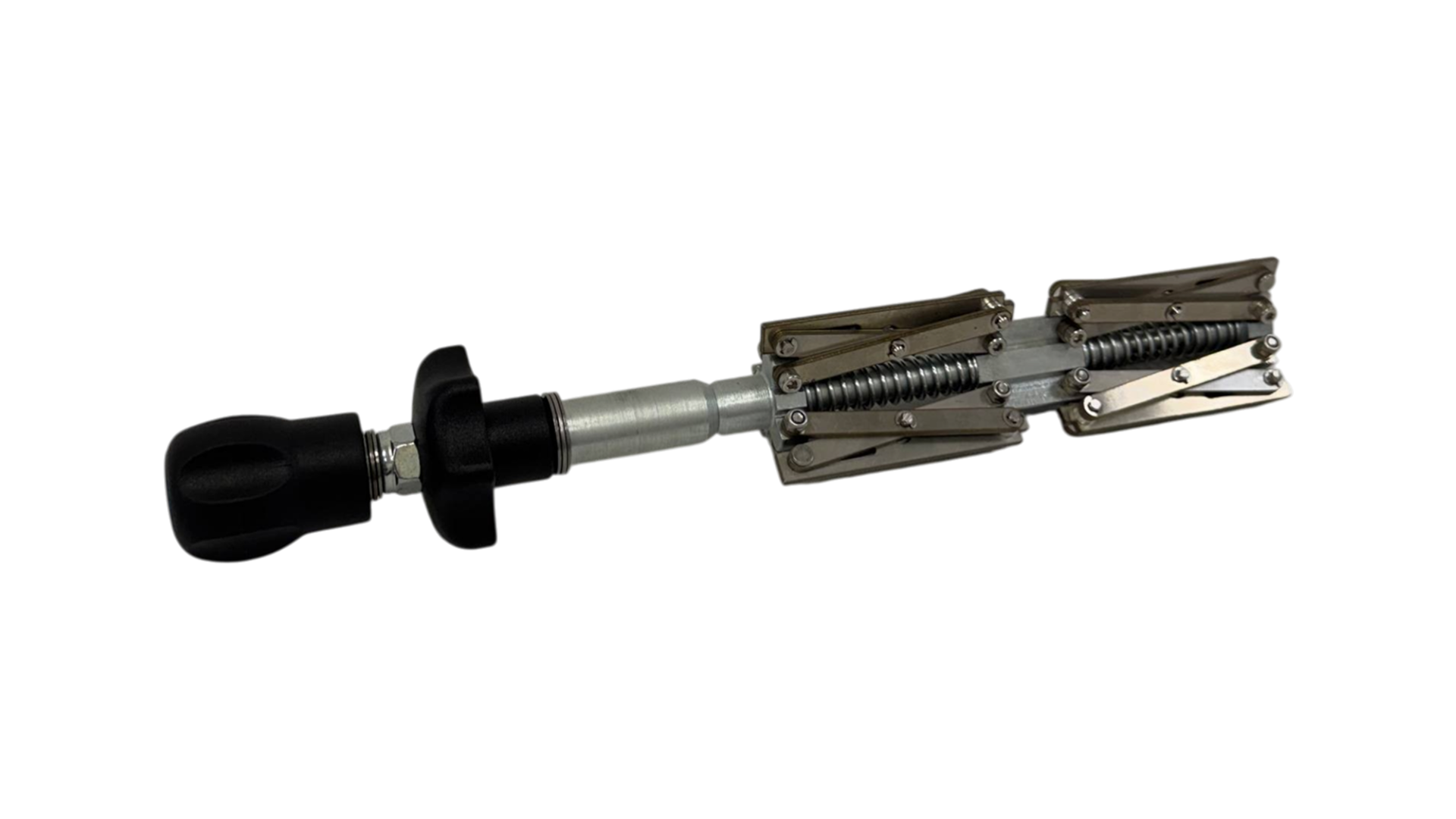

Позволяют производить непрерывную сварку труб, поскольку не перекрывают стык. Внутренние центраторы отличаются высокой сложностью конструкции. Используются такие типы центраторов для сварки труб диаметром более 2000 мм.

Преимущества использования

• Снижение трудозатрат. Центраторы позволяют установить в проектное положение трубы без значительных усилий. За счет точности позиционирования можно использовать механизированную сварку.
• Прочность соединения. Центраторы помогают добиться одинаковой ширины шва по всей окружности трубы без подрезов, наплывов и непроваров.
• Сохранение гидравлических параметров. Внутренняя поверхность трубы в месте сварки не имеет ступенек, препятствующих прохождению транспортируемой среды. Применение центратора позволяет избежать возникновения турбулентности и увеличения гидравлического сопротивления.

Наши предложения

ООО «ТД МОССВАРКА» поставляет качественный инструмент и приспособления ведущих производителей, например отечественной компании «Сфера». В каталоге представлен широкий ассортимент цепных и многозвенных центраторов для сварки труб диаметром от 12 до 1220 мм. Оборудование произведено в соответствии с техническими условиями, а его качество подтверждается паспортами и сертификатами. Для приобретения сварочного центратора для труб воспользуйтесь «Корзиной». Получить помощь в выборе оборудования, уточнить условия доставки и оплаты Вы можете по контактному телефону или электронной почте, представленным вверху страницы.
