Центратор цепной ЦЦШ 219-1020

Центратор цепной ЦЦШ 219-1020 — ручной цепной центратор российского производства для центровки, фиксации и выравнивания стыков труб диаметром 219–1020 мм перед сваркой. Предназначен для работы в полевых и цеховых условиях.

Широкий рабочий диапазон позволяет использовать один центратор для труб различных типоразмеров большого диаметра, что особенно удобно при монтажных, ремонтных и трассовых работах.

Устройство и принцип работы

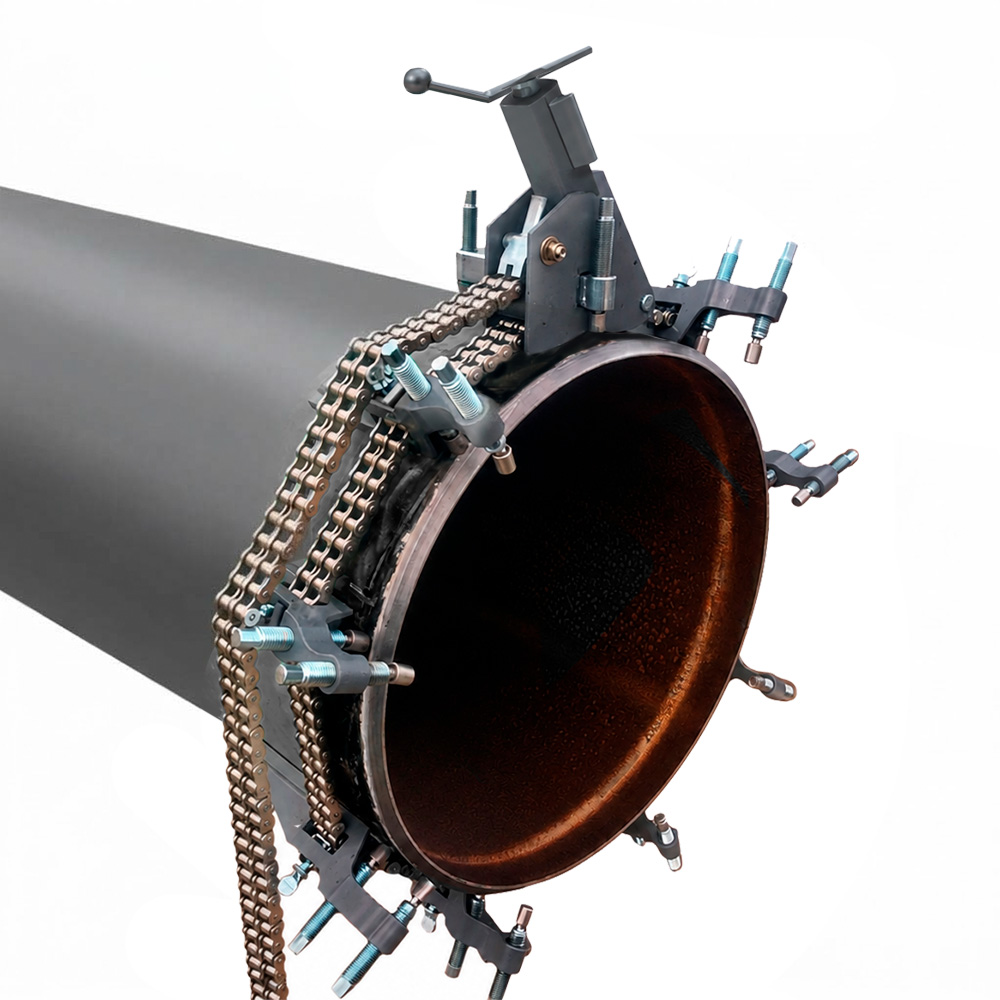

Центратор состоит из цепи, блока натяжителя со стопором, струбцин и упорных болтов. Цепь охватывает соединяемые трубы, протягивается через блок натяжителя и фиксируется стопором. Затем при помощи винта выполняется натяжение цепи до плотного прилегания струбцин к поверхности трубы.

Упорные болты располагаются по обе стороны стыка и позволяют точно совместить кромки соединяемых труб. При необходимости положение труб корректируют последовательной регулировкой упорных болтов до полного совпадения торцов, после чего выполняют прихватки.

Преимущества:
- Точное выравнивание — конструкция центратора позволяет корректировать положение соединяемых труб и добиваться совпадения кромок перед сваркой.
- Надёжная фиксация — цепной механизм плотно охватывает трубу и удерживает соединяемые элементы в заданном положении во время подготовки стыка.
- Удобная регулировка — упорные болты позволяют последовательно корректировать положение труб непосредственно в зоне соединения.
- Широкий диапазон применения — модель рассчитана на трубы диаметром от 219 до 1020 мм и подходит для монтажных, ремонтных и трассовых работ.
- Ручной привод — для работы не требуется дополнительное оборудование или источник питания.

Ограничения эксплуатации
Центратор должен использоваться только по назначению — для центровки и фиксации труб перед сваркой. Не допускается применять его как средство подъёма труб или как единственную опору для удержания трубопровода.

Комплект и гарантия
- В комплект входят центратор, паспорт и накидной ключ.
- Дополнительно центратор поставляется в прочном пластиковом кейсе с металлическими замками и ручкой для переноски, который защищает инструмент при транспортировке и хранении.
- Гарантия — 12 месяцев с момента ввода в эксплуатацию или 18 месяцев после продажи при соблюдении условий эксплуатации, хранения и транспортировки.

ЦЦШ 219-1020 — практичное решение для точной сборки трубных стыков большого диаметра перед сваркой. Цепной механизм, ручная регулировка и возможность корректировать положение кромок позволяют надёжно зафиксировать трубы и подготовить соединение к выполнению сварочных работ.
