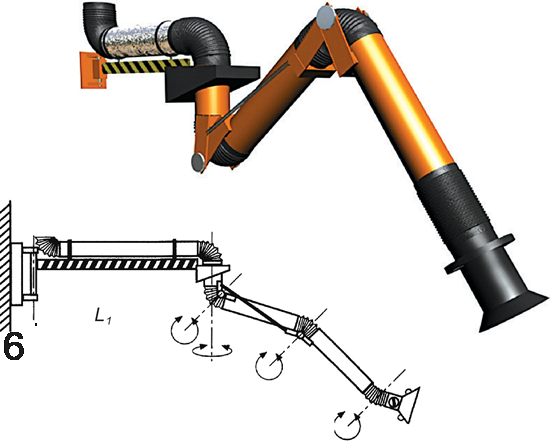

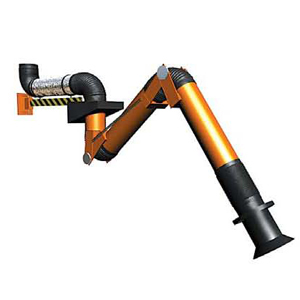

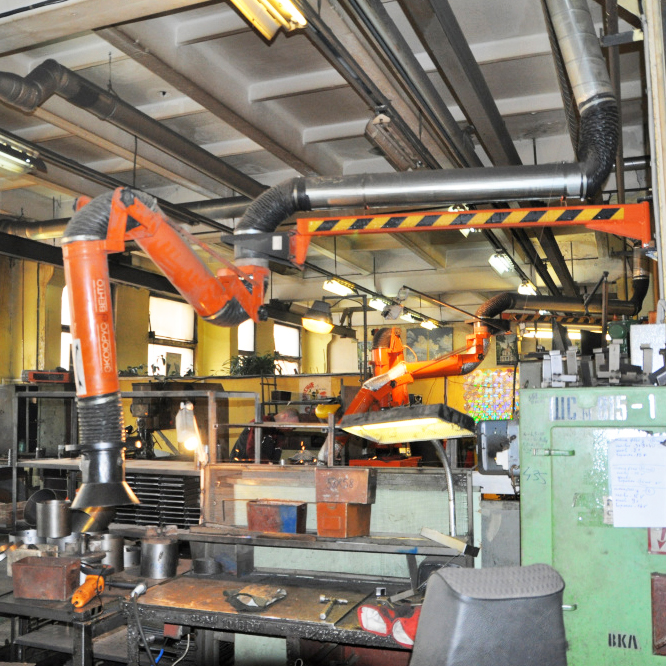

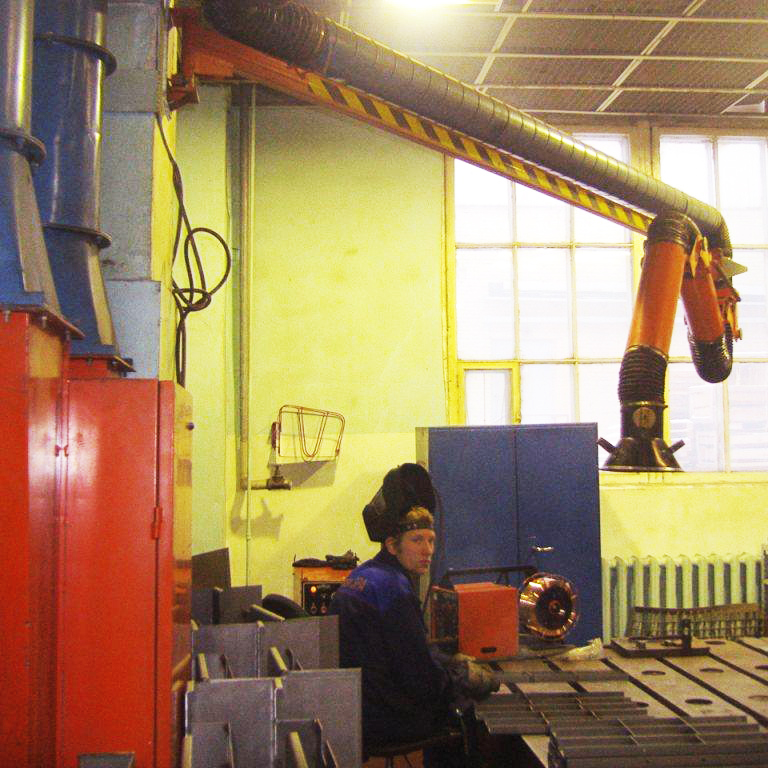

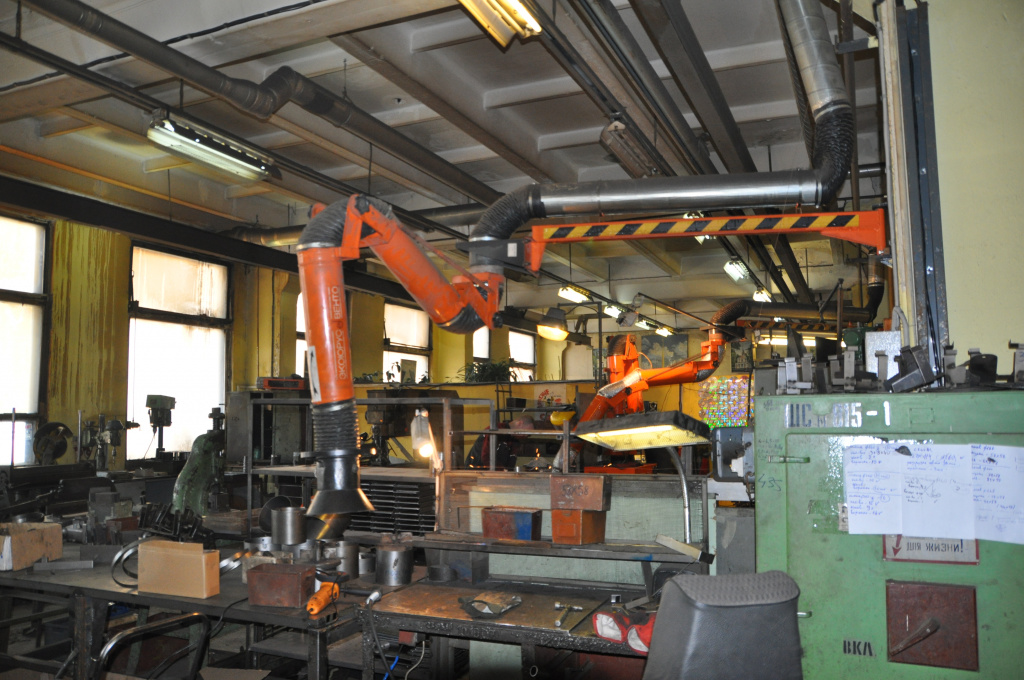

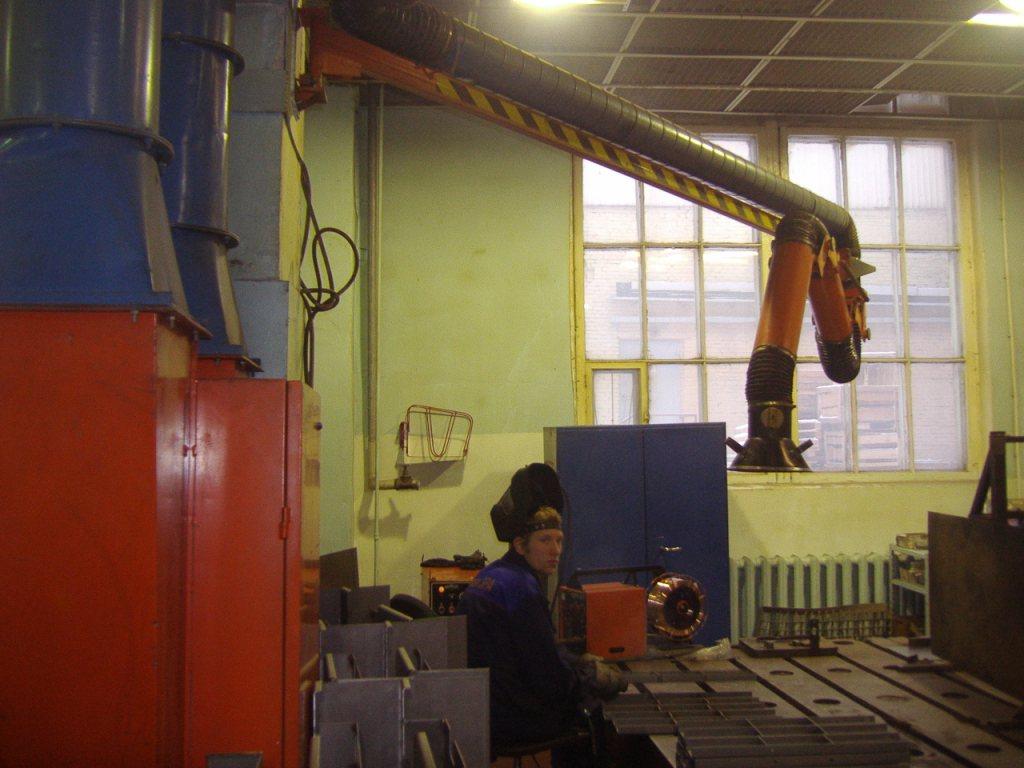

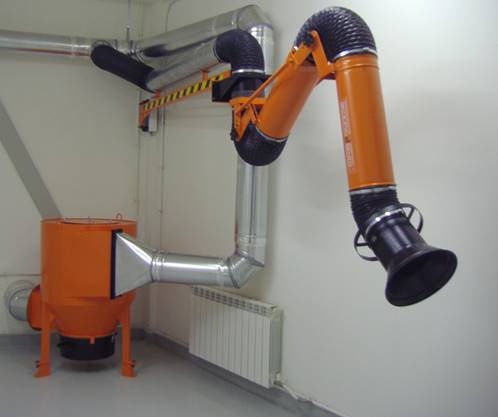

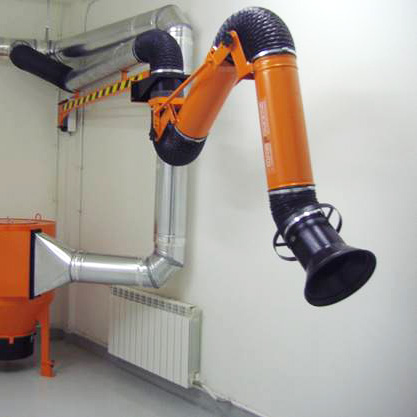

Консольное воздуховытяжное устройство состоит из базового устройства Лиана в сборе с пружинами, закрепленного на одинарной консоли. Консоль состоит из балки с закрепленным жестким воздуховодом, соединенным с воздуховодом базового устройства Лиана гибкими вставками. К одному концу консоли на оси прикреплен с возможностью поворота на угол 180 градусов кронштейн для крепления устройства к стене или колонне цеха. Другой конец консоли выполнен в виде площадки для крепления кронштейна базового устройства. Для регулирования усилий поворота консоли относительно кронштейна предусмотрены тормозные колодки и регулировочные болты.
Устройства соединяются с вентилятором или магистральным воздуховодом гибкой вставкой, закрепленной хомутом. Рекомендуемая высота установки устройства 2-2,25м.
Выпускаемые устройства «Лиана» с одной консолью длиной 1,5м, 2м, 3м, что позволяет обеспечивать радиус обслуживания до 7м. Радиус обслуживания зависит от длины используемой консоли и головной части – самофиксирующегося в пространстве устройства радиусом обслуживания 2м (без индекса), 3,2м (с индексом «У», 4м(с индексом «УМ»). Устройство верхнего подключения (под опорой). Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) длиной 0,7м.
Все устройства «Грум» не зависимо от модификации, снабжены заслонкой для возможной регулировки расхода воздуха.
Дополнительно устройство может быть оснащено:
- воронкой диаметром до 500мм

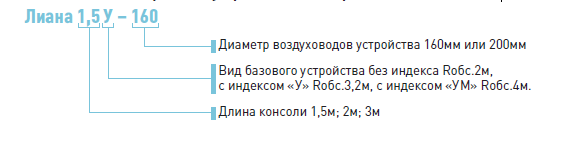

Обозначение модификаций устройств на одинарной консоли «ЛИАНА»
Для удобства монтажа, в комплекте предусмотрен гибкий воздуховод с соответствующим диаметром и длиной 700мм.
-

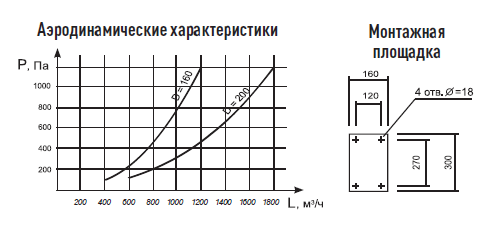

Технические характеристики «ЛИАНА»
Наименование показателей
«Лиана
«Лиана
«Лиана
«Лиана
«Лиана
«Лиана
«Лиана
«Лиана
«Лиана
1,5-160»
1,5У-160»
1,5УМ-160»
2-160»
2У-160»
2УМ-160»
3-160»
3У-160»
3УМ-160»
Расход воздуха, м3/ч
1000-1200
Угол поворота консоли, градусы
180
Rобсл., м
3,5
4,8
5,5
4
5,3
6
5
6,3
7
Длина консоли, м
1,5
2
3
Масса, кг
44
50
56
52
58
64
60
70
78
Обозначения модификаций
Без индекса – устройства верхнего подключения (крепление под опорой), радиусом обслуживания до 2м.
«У» - устройства верхнего подключения радиусом обслуживания до 3,2м.
«УМ» - устройства верхнего подключения радиусом обслуживания до 4м.
«Н» - устройства нижнего подключения(крепление над опорой).
«С» - устройства оснащенные подсветкой в воздухоприёмной воронке, потребляемая мощность 0,05кВт от сети 220В.
«В» - устройства только верхнего подключения, оснащенные вентилятором, потребляемая мощность до 0,75кВт для устройств типа «Лиана-125» и до 1,1кВт для устройств типа «Лиана-160» и типа «Лиана-200» от сети 220В или 380В.
Размеры выходного патрубка вентилятора для устройств с индексом «В»
Тип устройства
а, мм
а1, мм
Лиана-125
95
130
Лиана-160
120
156
Лиана-200
150
185
-
