Циклон считается одним из наиболее распространенных видов оборудования для удаления сухой пыли и других вредных примесей из воздуха. Аппараты такого типа отличаются простотой конструкции, эксплуатационной надежностью и практически не требуют обслуживания. Промышленные циклоны могут использоваться как самостоятельно, так и в составе комплексных систем очистки.

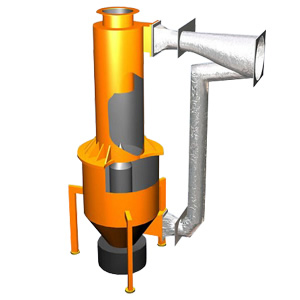

Конструкция и принцип работы циклона
Аппарат противоточной конструкции имеет вертикальное расположение, что значительно облегчает его размещение в сравнении с фильтрующими системами других типов. Корпус оборудования состоит из цилиндрической и конической частей. Загрязненный воздух подается внутрь аппарата через входной патрубок, который чаще всего имеет прямоугольное сечение. В нижней части циклона имеется выпускное отверстие, через которое отделенная пыль попадает в приемный бункер. Патрубок для выхода очищенного газа располагается вертикально в верхней части корпуса. Работа аппарата циклон основана на действии центробежных и гравитационных сил. Воздушный поток, попадая в корпус, движется вдоль его стенок по нисходящей спирали. При сужении в конической части циклона он изменяет свое направление и движется вверх. Твердые частицы, имеющие более высокую в сравнении с воздухом плотность, выбиваются из потока и оседают в бункер. Существуют также прямоточные циклоны с горизонтальным расположением, используемые преимущественно в качестве первой ступени системы газоочистки. В сравнении с противоточными циклонами аппараты требуют больше места и дают меньшую степень очистки. Главное их преимущество – относительно низкое гидравлическое сопротивление.
Сферы применения оборудования
Промышленные циклоны используются практически на всех предприятиях. Они подходят для очистки большинства видов загрязнений воздуха. Исключение составляют среды, содержащие волокнистые и склонные к налипанию включения, а также капельно-жидкая фаза. Типичные сферы применения циклонов:
- газоочистки доменных и мартеновских печей, а также кислородных конвертеров;
- аспирации агломерационных машин;
- эксгаустеры методических печей для обжига керамики;
- деревообрабатывающее производство;
- дробильные и помольные установки;
- аппараты для абразивоструйной обработки.
Эффективность циклонов
Эффективность установки зависит от дисперсного состава частиц, находящихся в газе. Чем больше их диаметр, тем лучше аппарат справляется с отделением. Большую роль играет также диаметр корпуса циклона. Чем он меньше, тем выше степень очистки. Существуют так называемые батарейные установки, в которых поток пропускается через несколько параллельно подключенных циклонов. Эффективность также зависит от высоты и диаметра цилиндрической части. Наилучшие результаты получаются при соотношении 1 : 6. Эффективность улавливания циклонов, указанная их производителями в паспортах, определяется экспериментальным путем. Модели проходят стендовые испытания на кварцевой пыли с различной крупностью частиц. Полученные данные показывают, насколько эффективно установка будет улавливать различные фракции пыли.
Как выбрать циклон
Типоразмер циклона выбирают исходя из расхода воздуха вентиляционной установки и допустимых потерь давления газового потока. Производители делают значение последнего параметра в диапазоне от 0,7 до 1,2 кПа. Чаще всего циклоны устанавливают на всасывающей части, то есть перед вентилятором, чтобы защитить рабочее колесо от интенсивного абразивного износа. При этом давление внутри устройства будет меньше атмосферного. Для каждой установки существует максимальное разрежение. При заказе циклона производителю могут понадобиться следующие данные:
- концентрация пыли на входе;
- температура газа;
- требуемая степень очистки;
- конструкция бункера и устройства выгрузки.

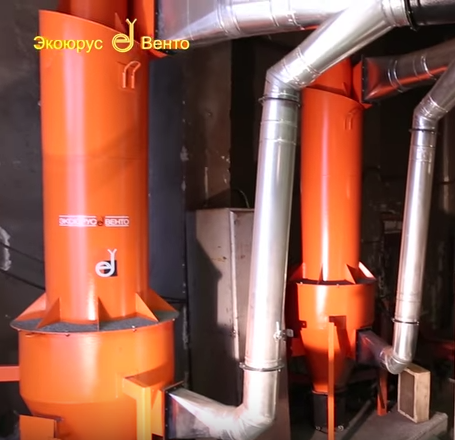

ООО «ТД МОССВАРКА» реализует циклоны производства компании «Экоюрус-Венто». Мы предлагаем модели производительностью от 1300 до 9000 м3/ч. Оборудование отличается высокой степенью очистки и поставляется с обвязкой. Оформить заказ можно на сайте ООО «ТД МОССВАРКА» или по телефону.
-

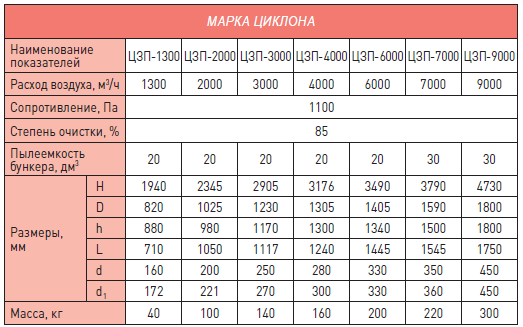

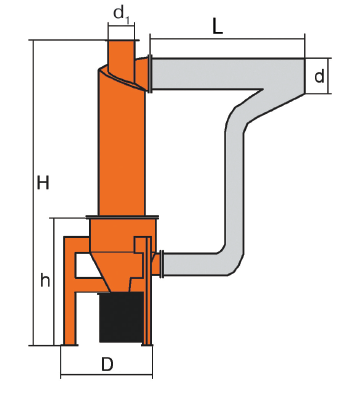

Технические характеристики
-
