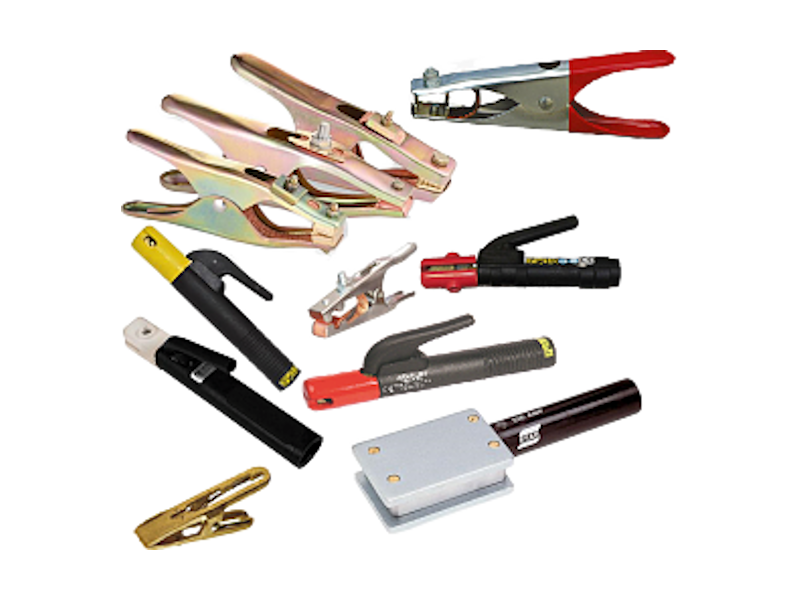

Электрододержатели и клеммы заземления

Надежность электрического контакта в сварочной цепи оказывает существенное влияние на удобство проведения работ, их безопасность и качество шва. Электрододержатель и клемма заземления являются основными инструментами для передачи тока. Производители сварочного оборудования предлагают огромное количество решений вместо традиционного «трезубца» и подручных средств для крепления клеммы заземления.

Конструкции электрододержателей

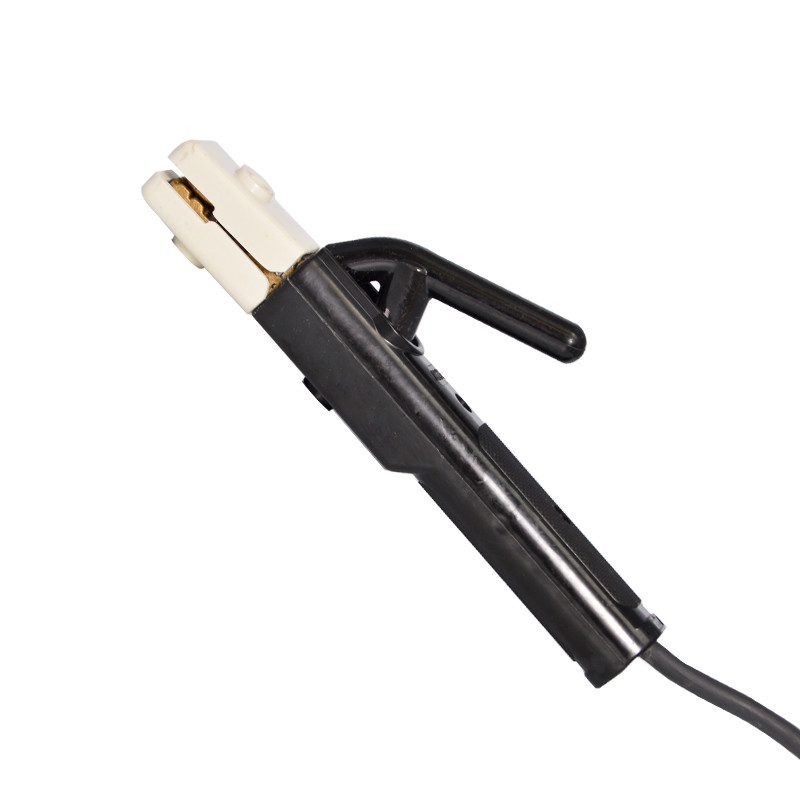

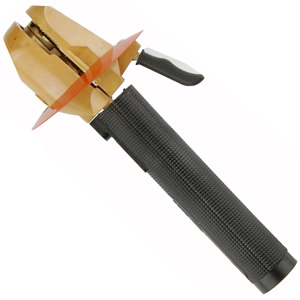

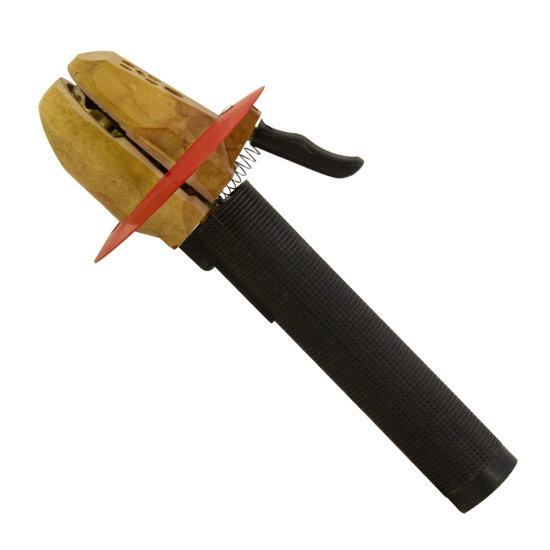

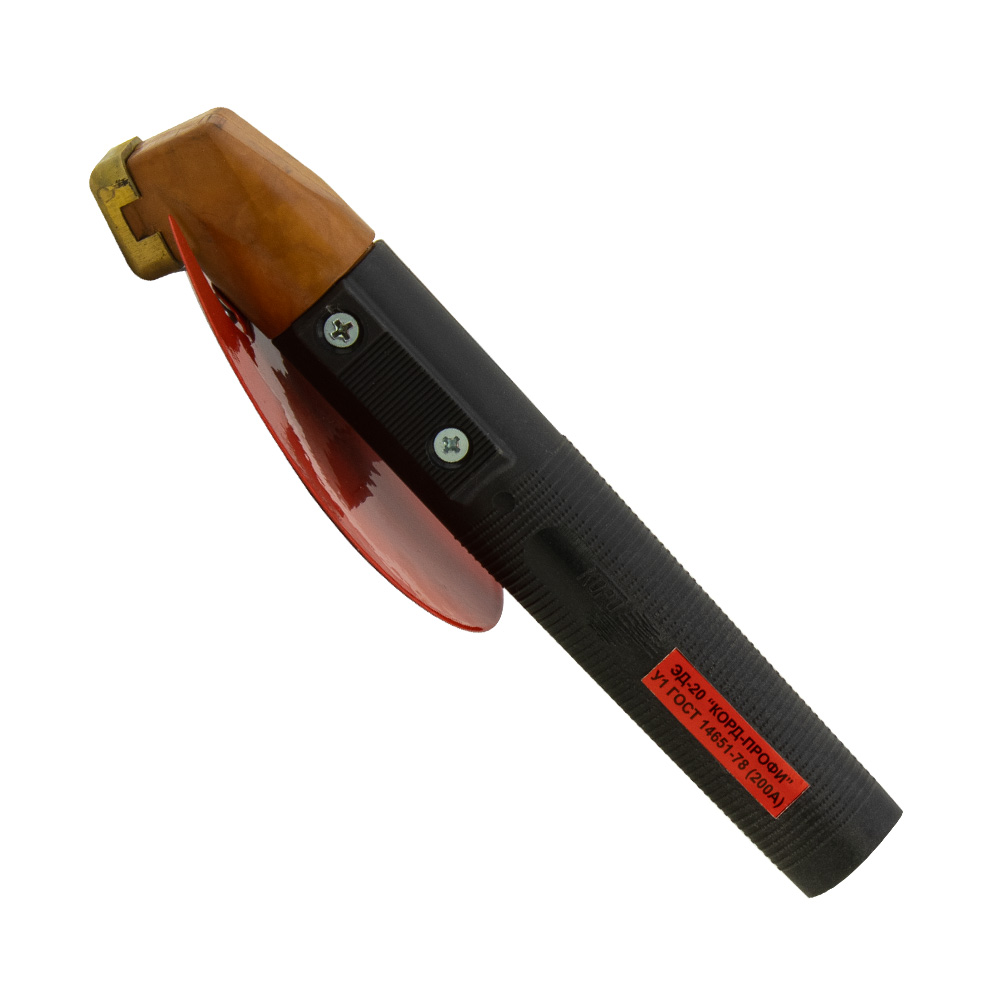

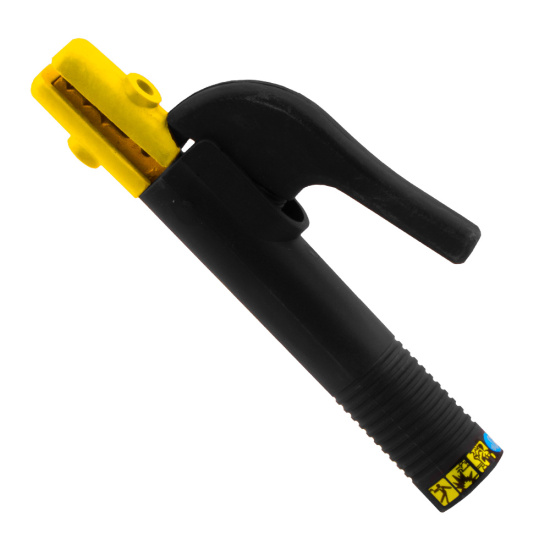

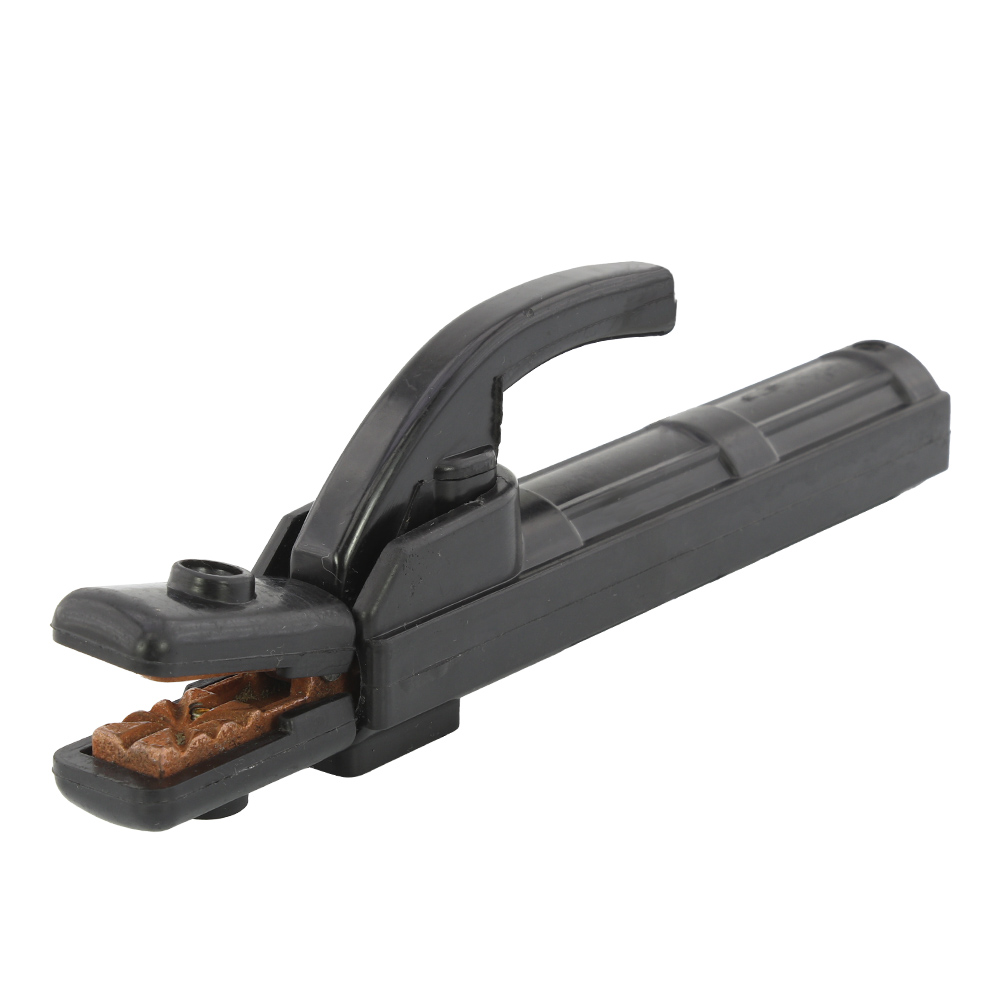

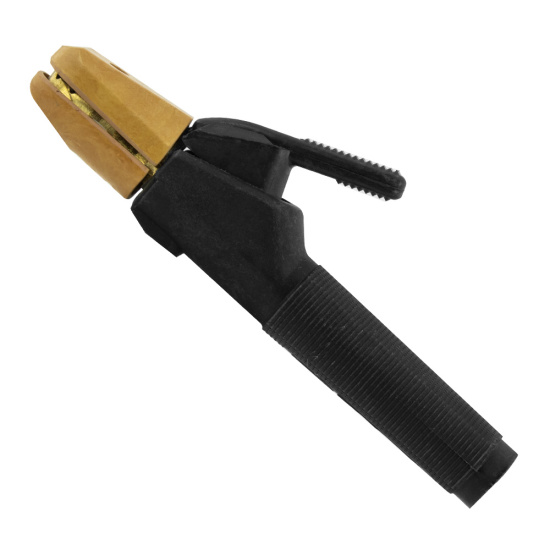

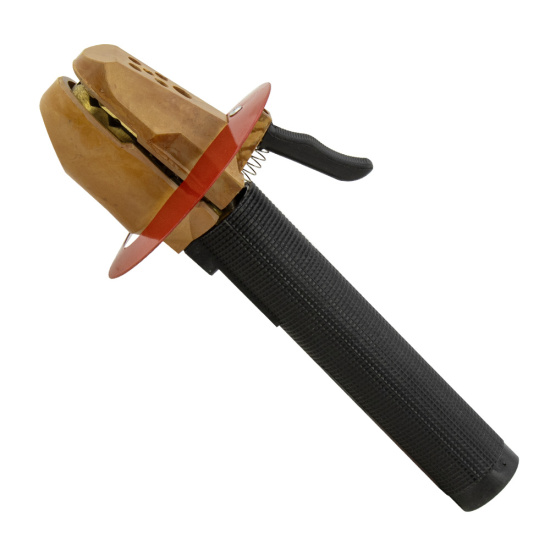

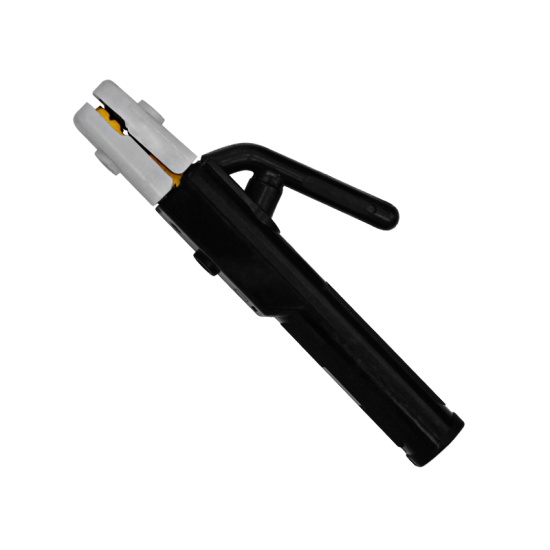

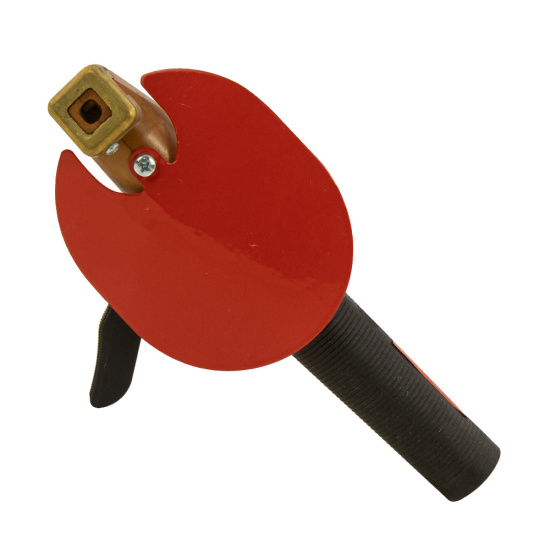

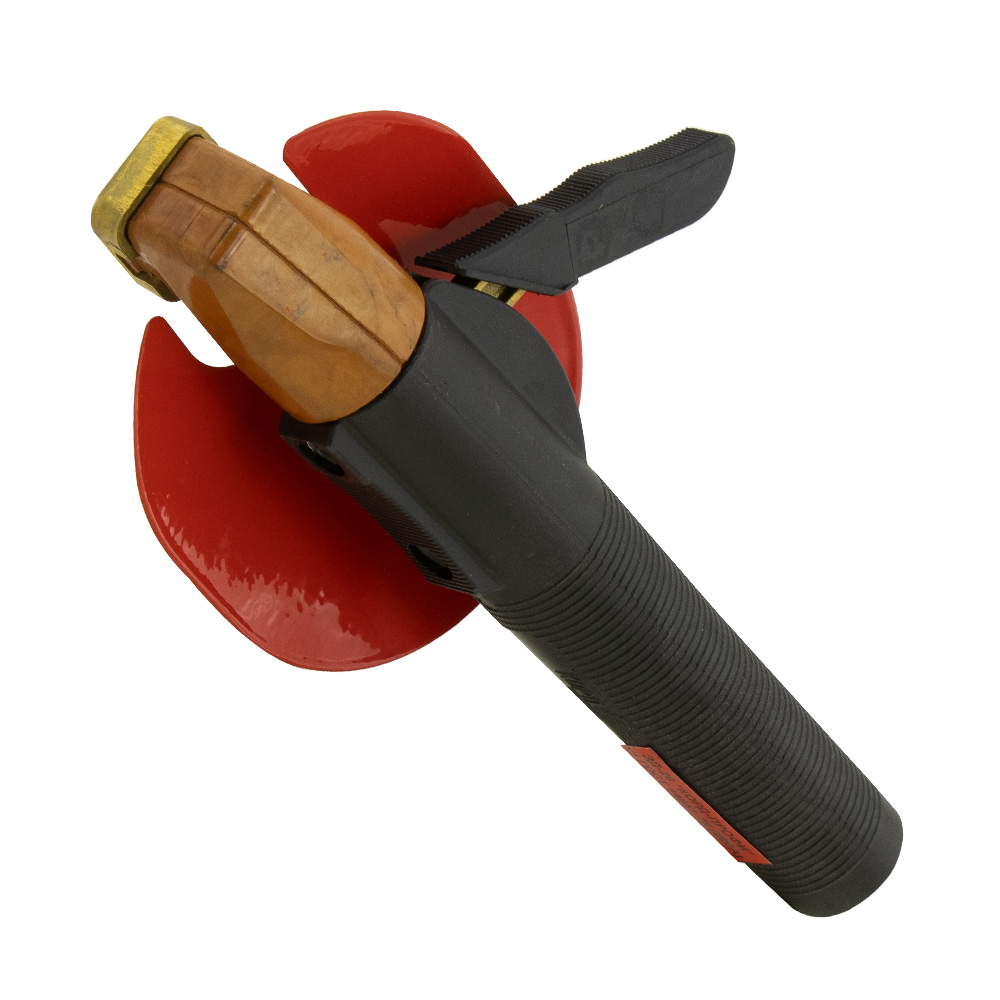

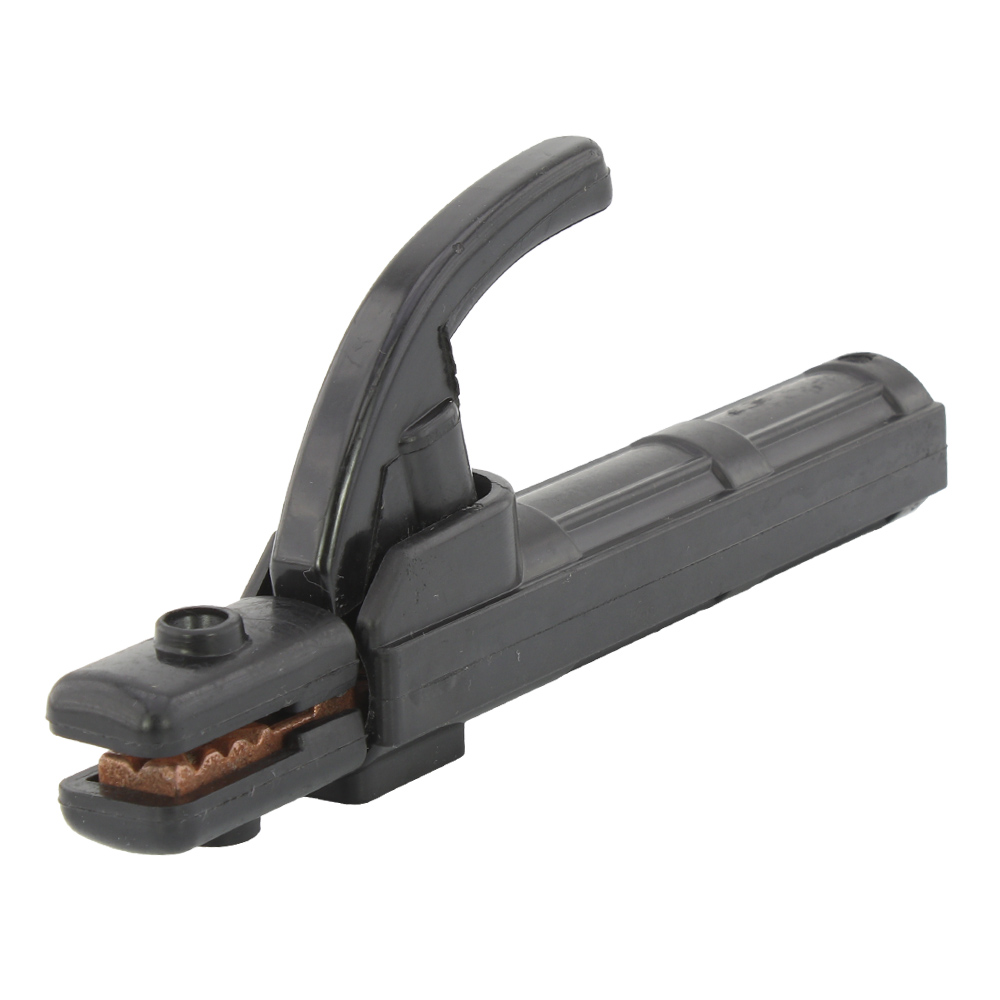

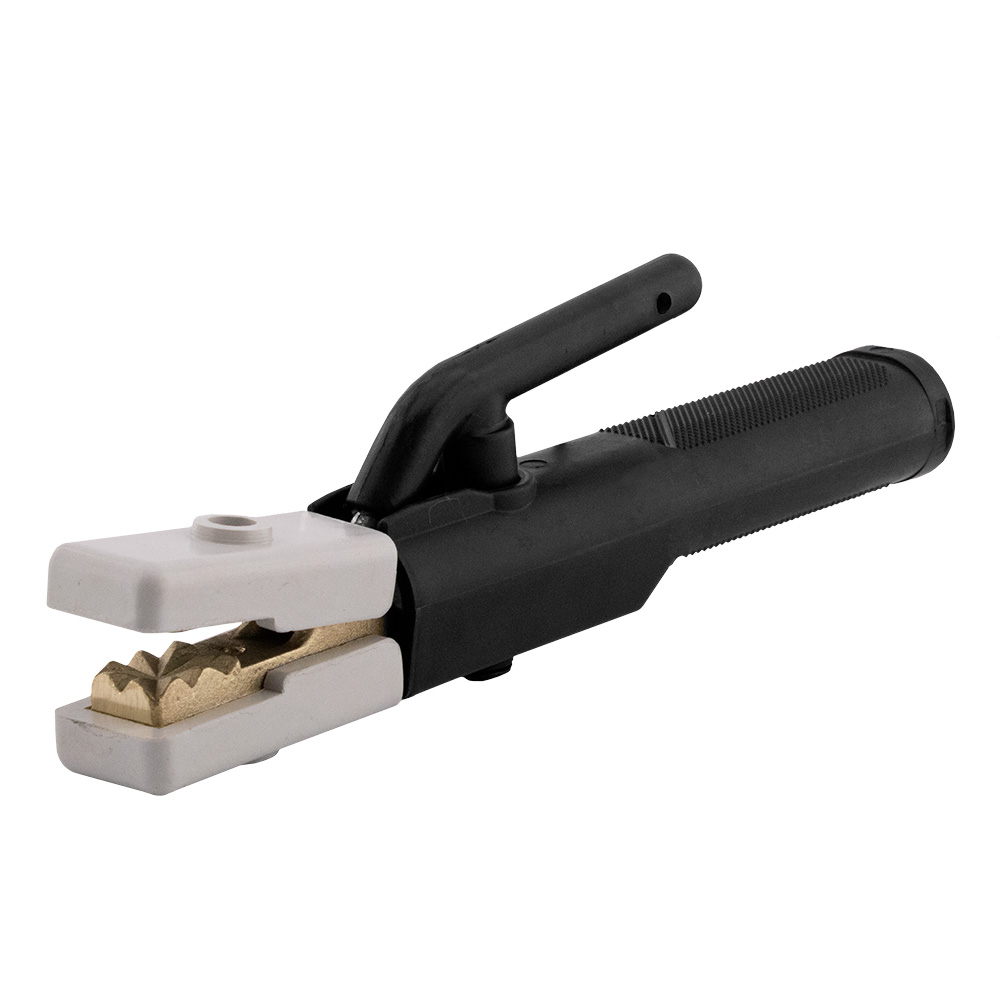

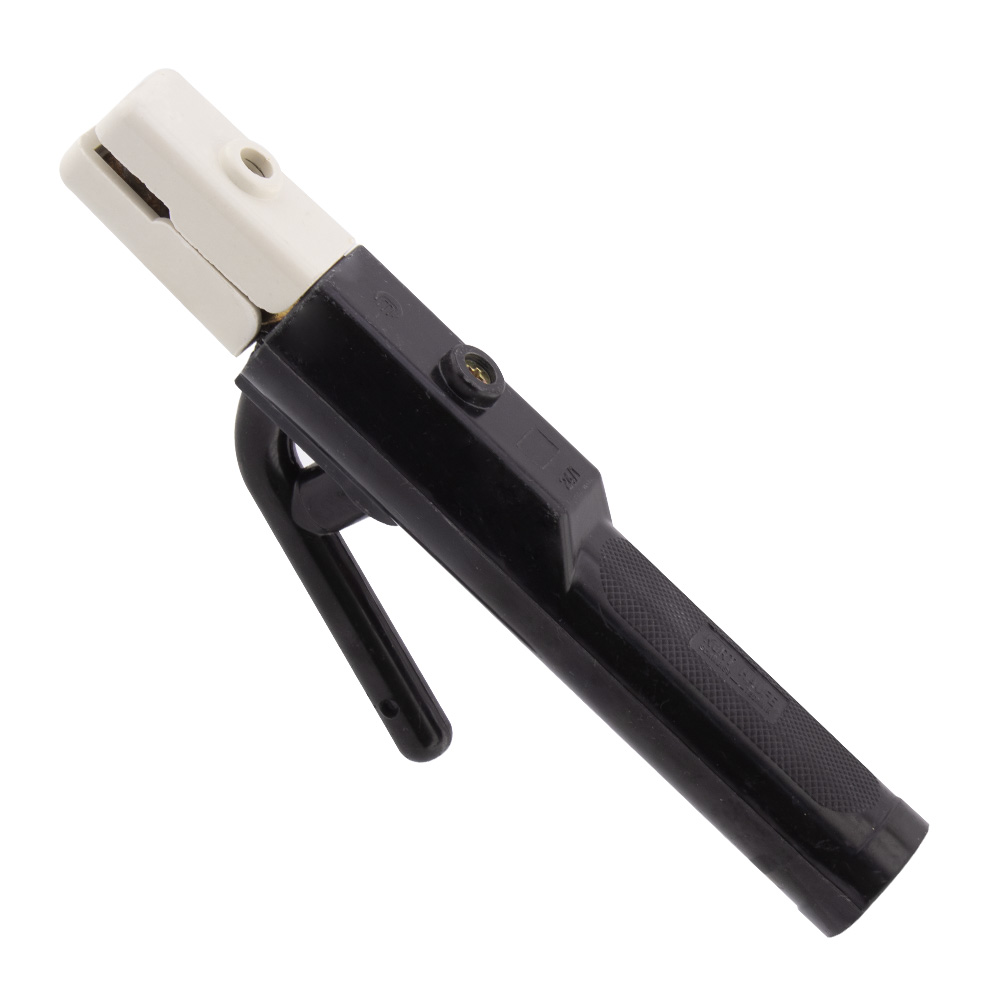

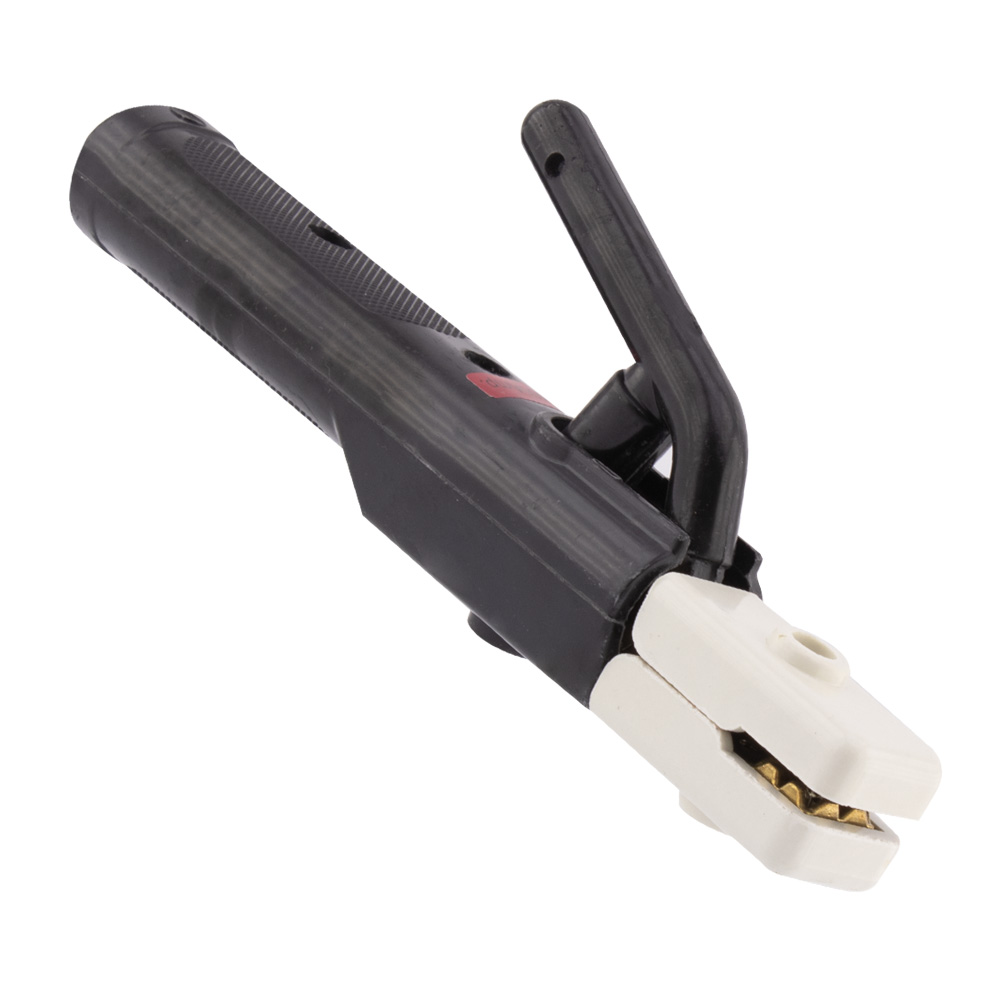

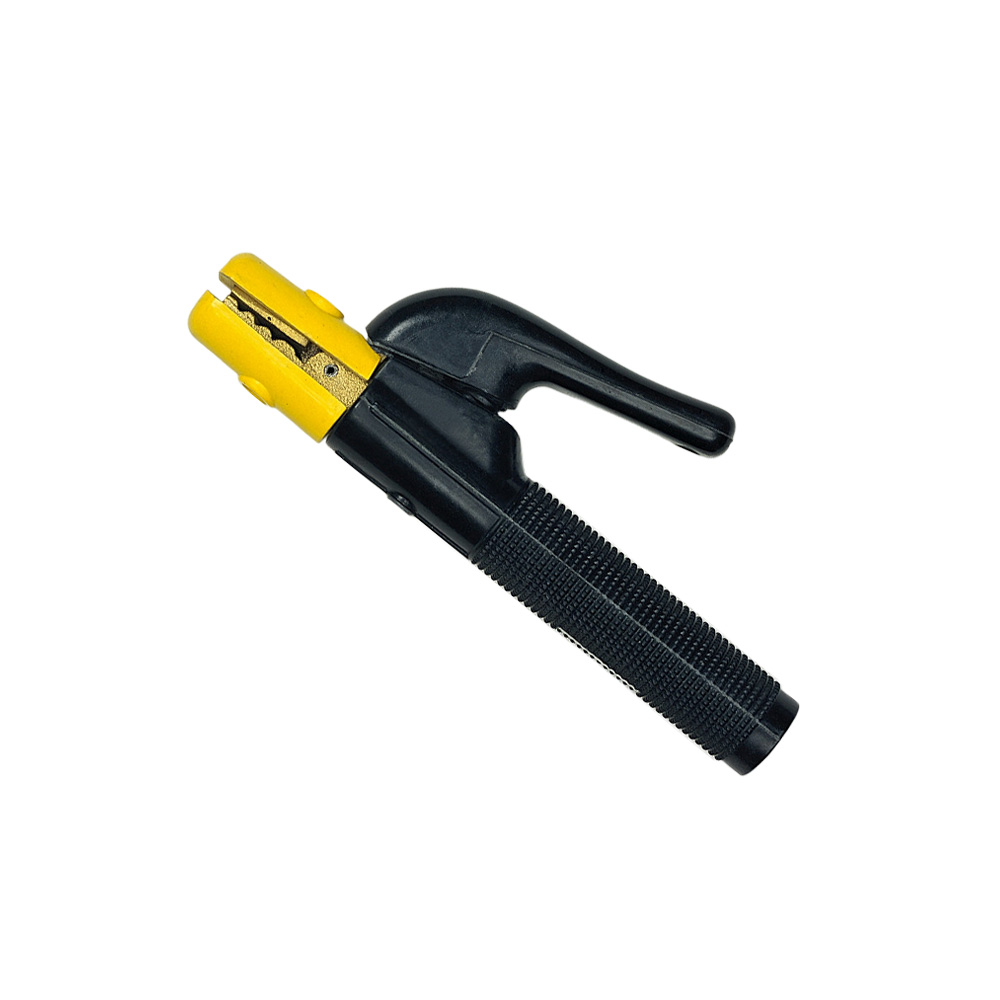

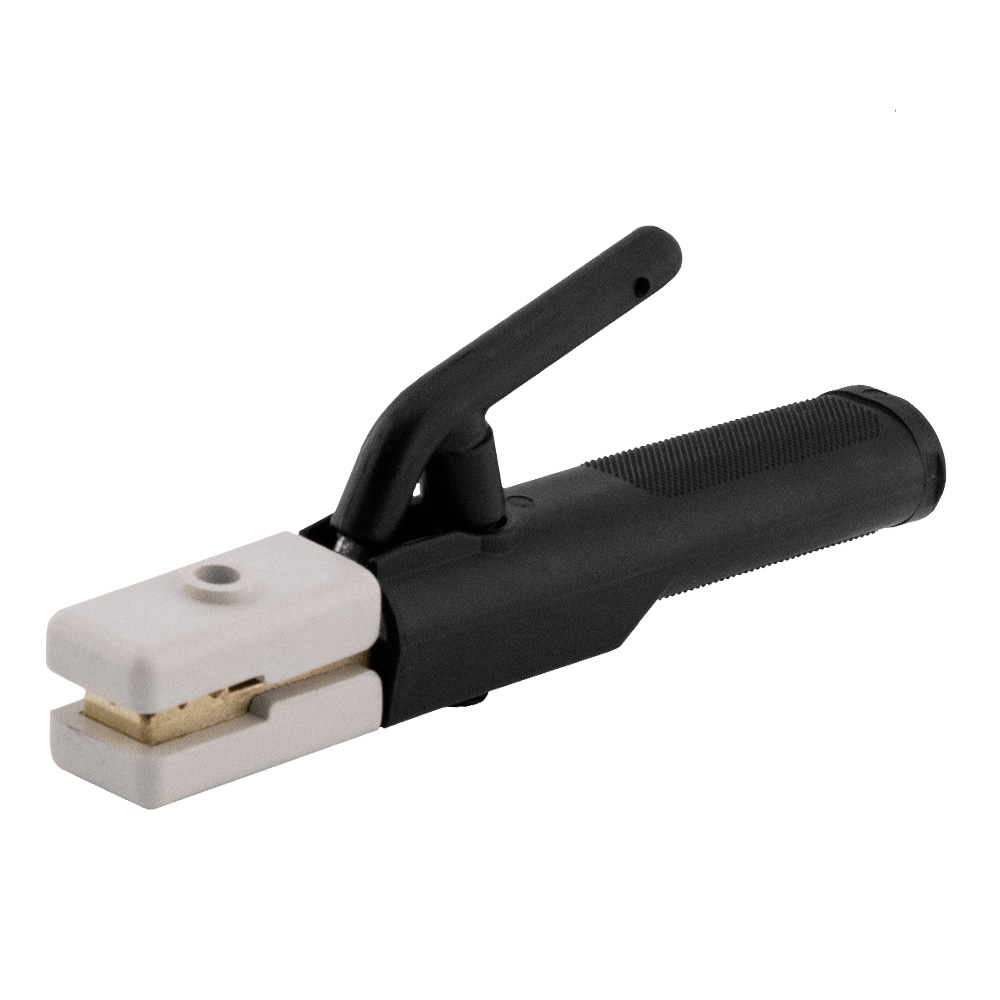

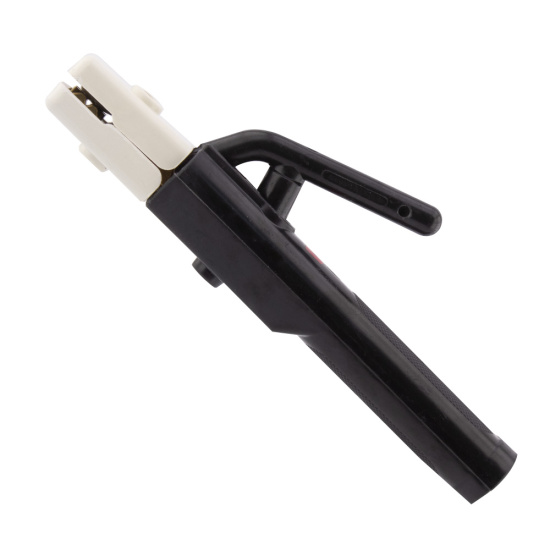

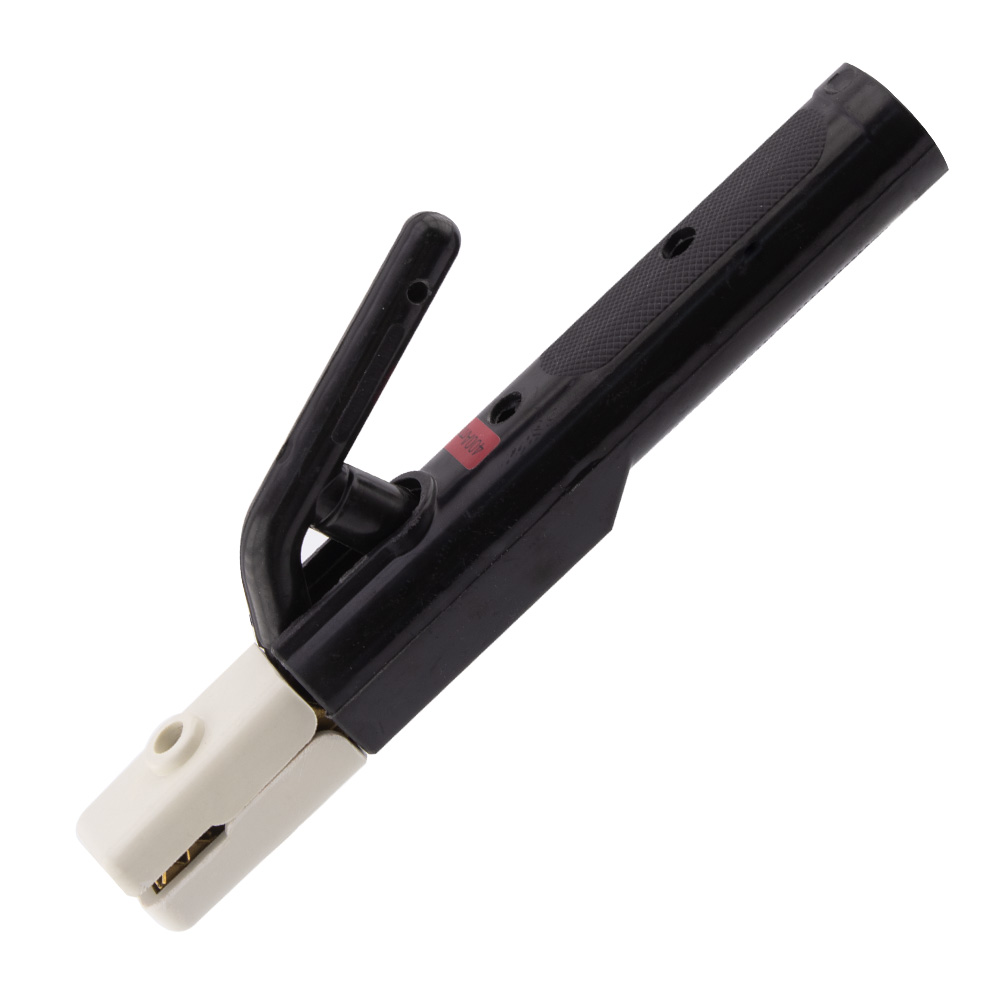

Пружинного типа

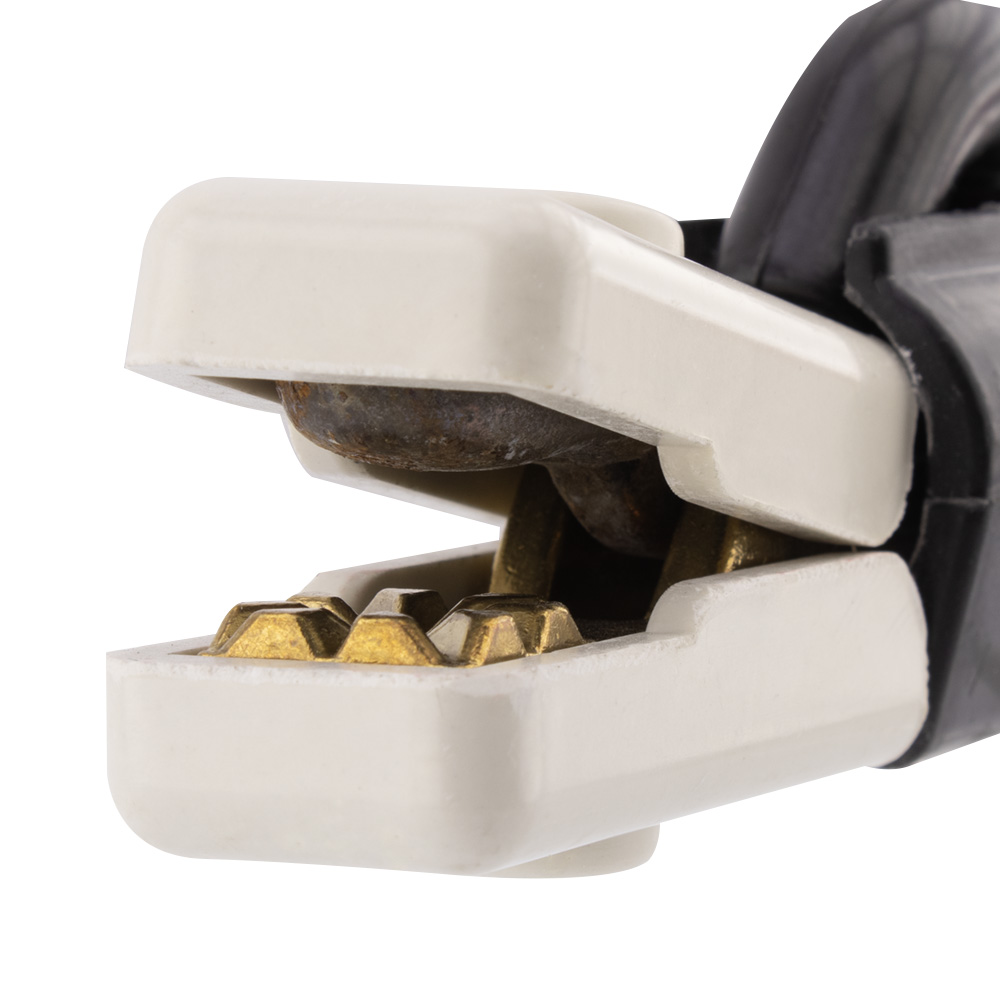

Конец электрода без обмазки зажимается между губками, снабженными насечкой. Требуемое для надежной фиксации сжимающее усилие обеспечивается пружиной. Профиль насечки позволяет зажимать сварочные электроды любых диаметров под разными углами. Губки изготавливаются из латуни. Конструкция обеспечивает безопасное удаление огарка и быструю установку нового электрода.

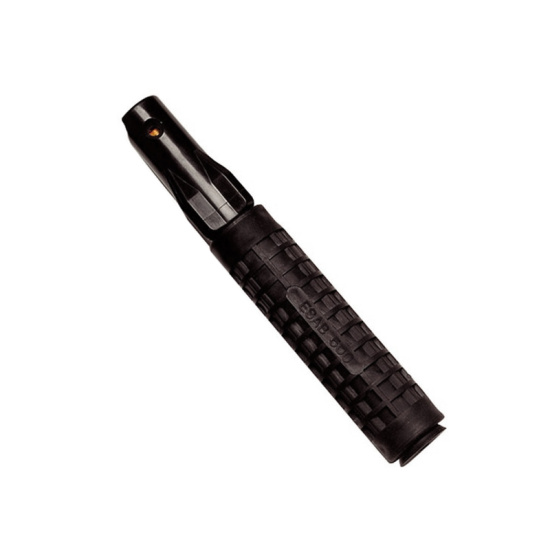

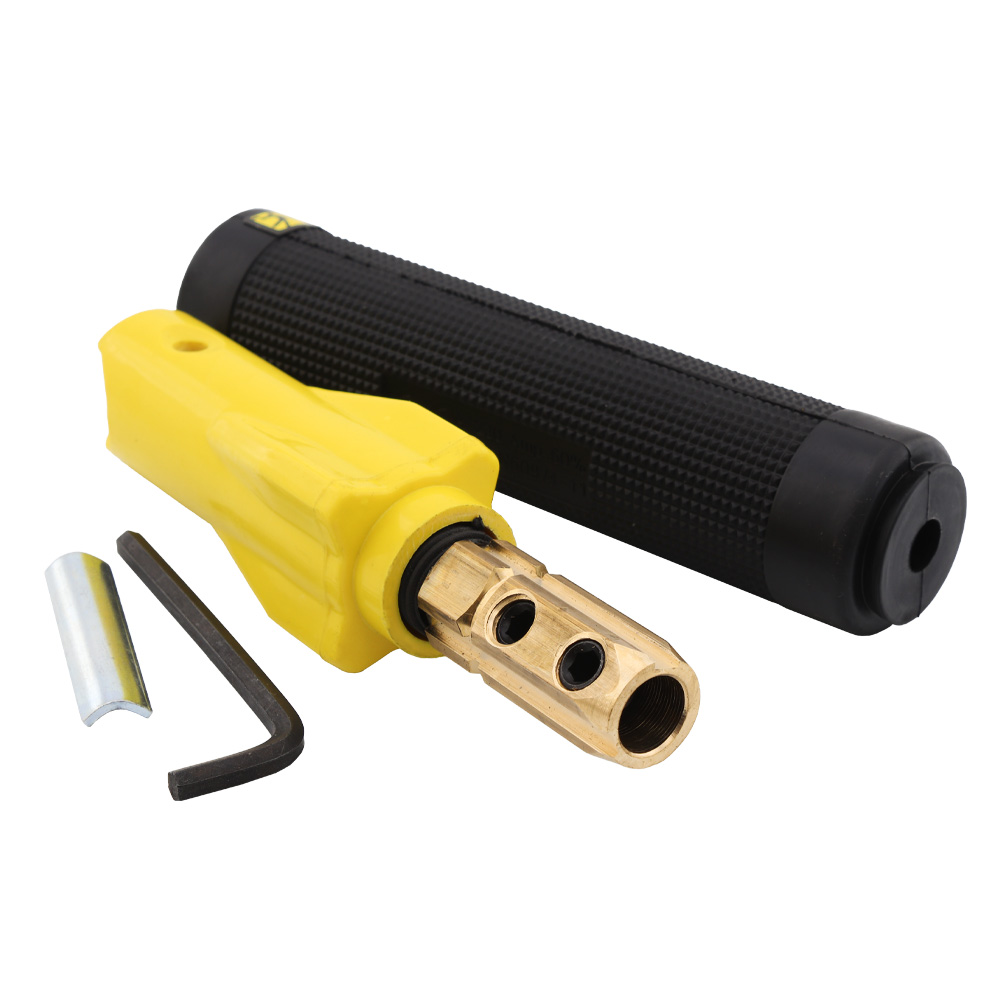

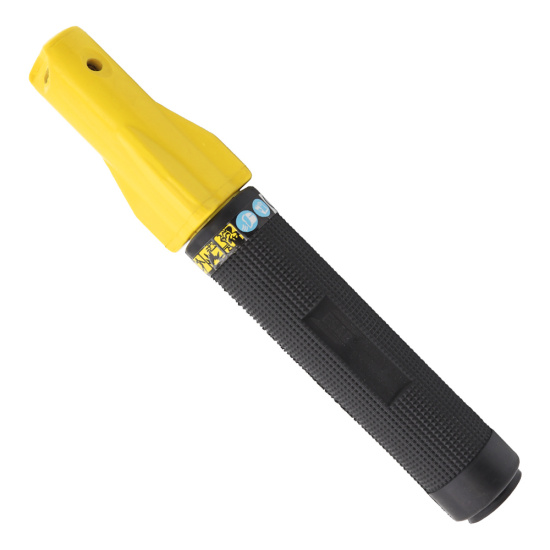

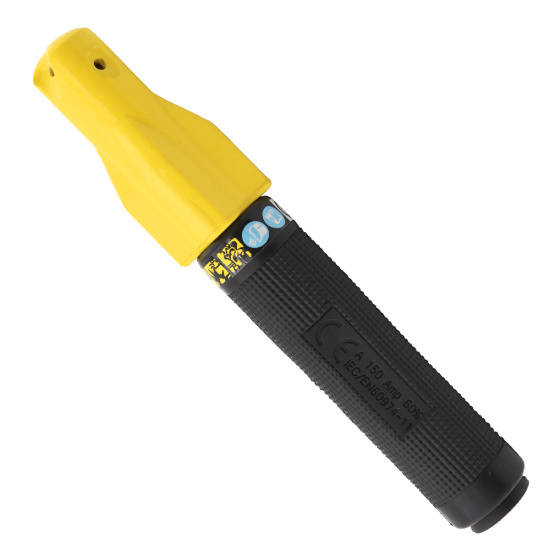

Винтовые

Токоведущая часть держателя представляет собой стержень с наружной резьбой. Фиксация электрода выполняется гайкой с отверстием под него. Такая конструкция обеспечивает наиболее надежный контакт и удобство сварки. Электрод остается в заданном положении при розжиге дуги и залипании.

Существуют также многоэлектродные держатели для аппаратов с трехфазным выходом и специализированные модели для работы в определенных пространственных положениях. Они используются исключительно в промышленном производстве.

Конструкции клемм заземления

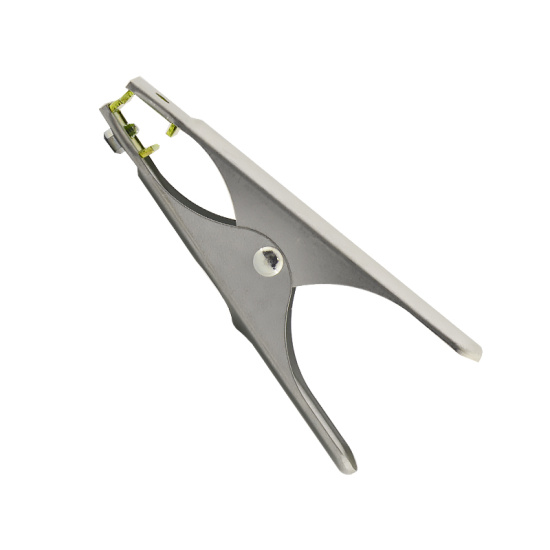

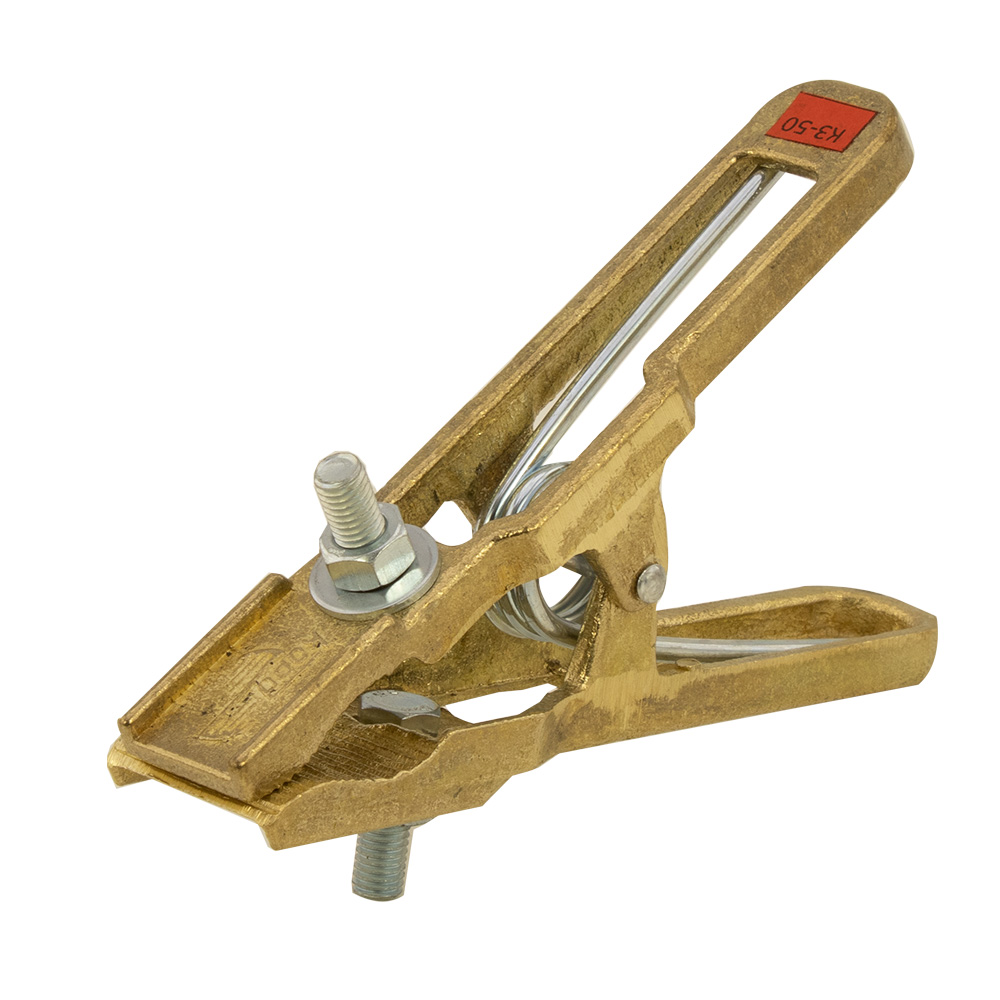

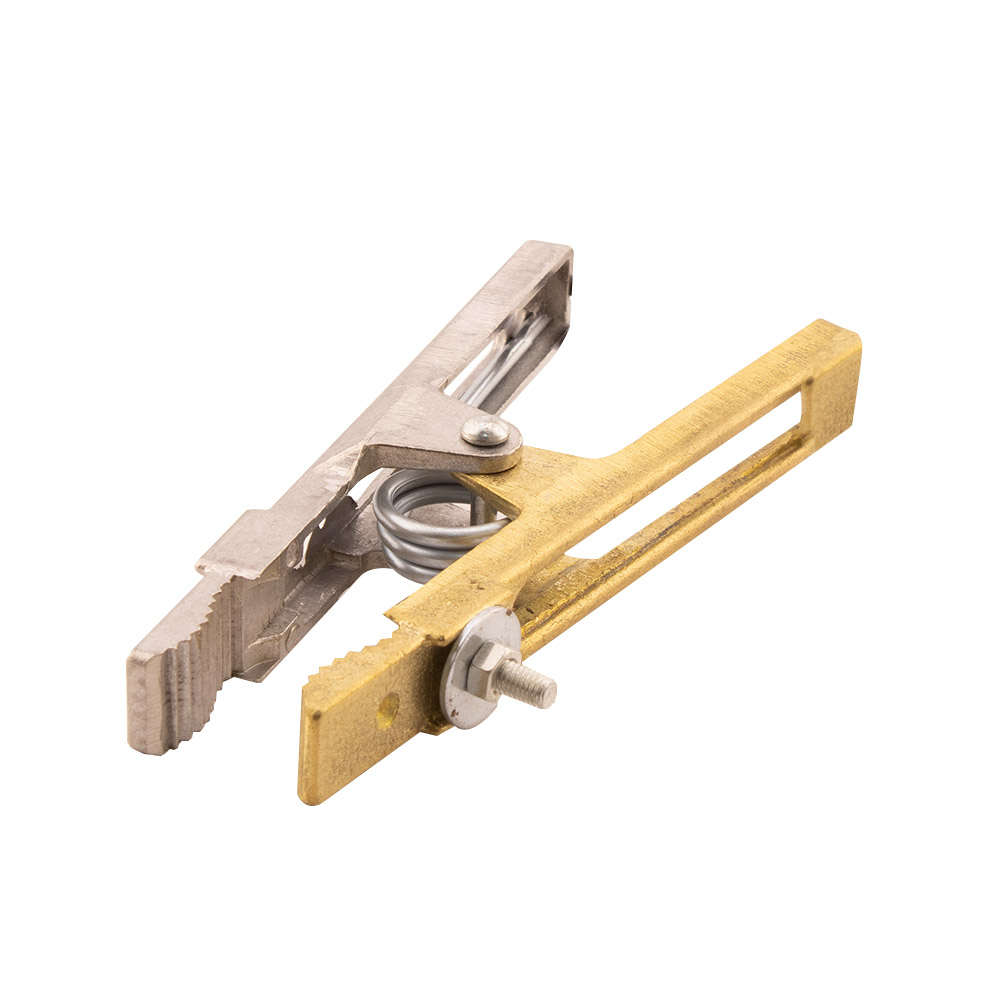

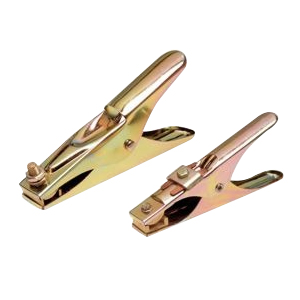

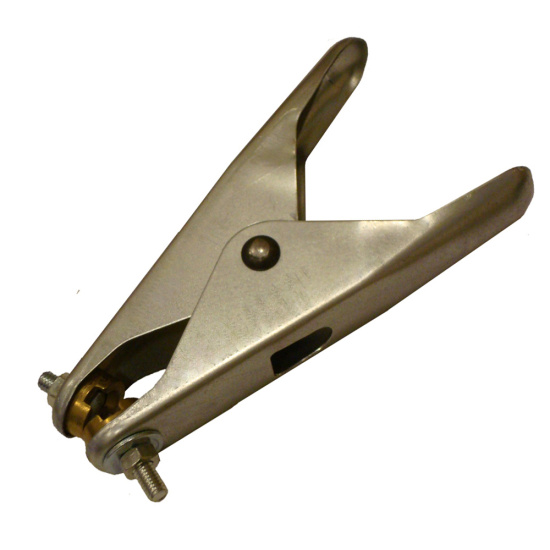

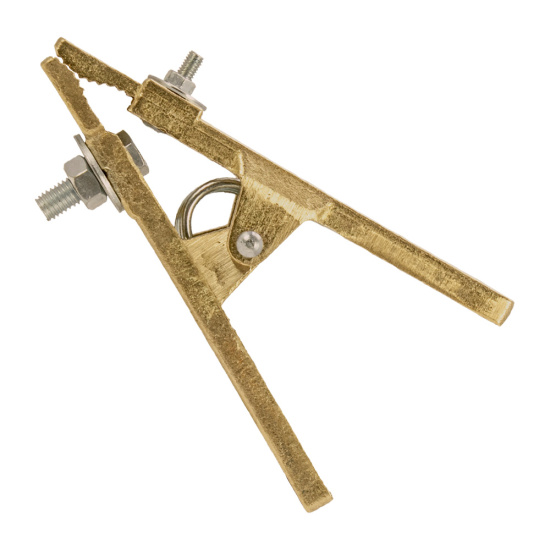

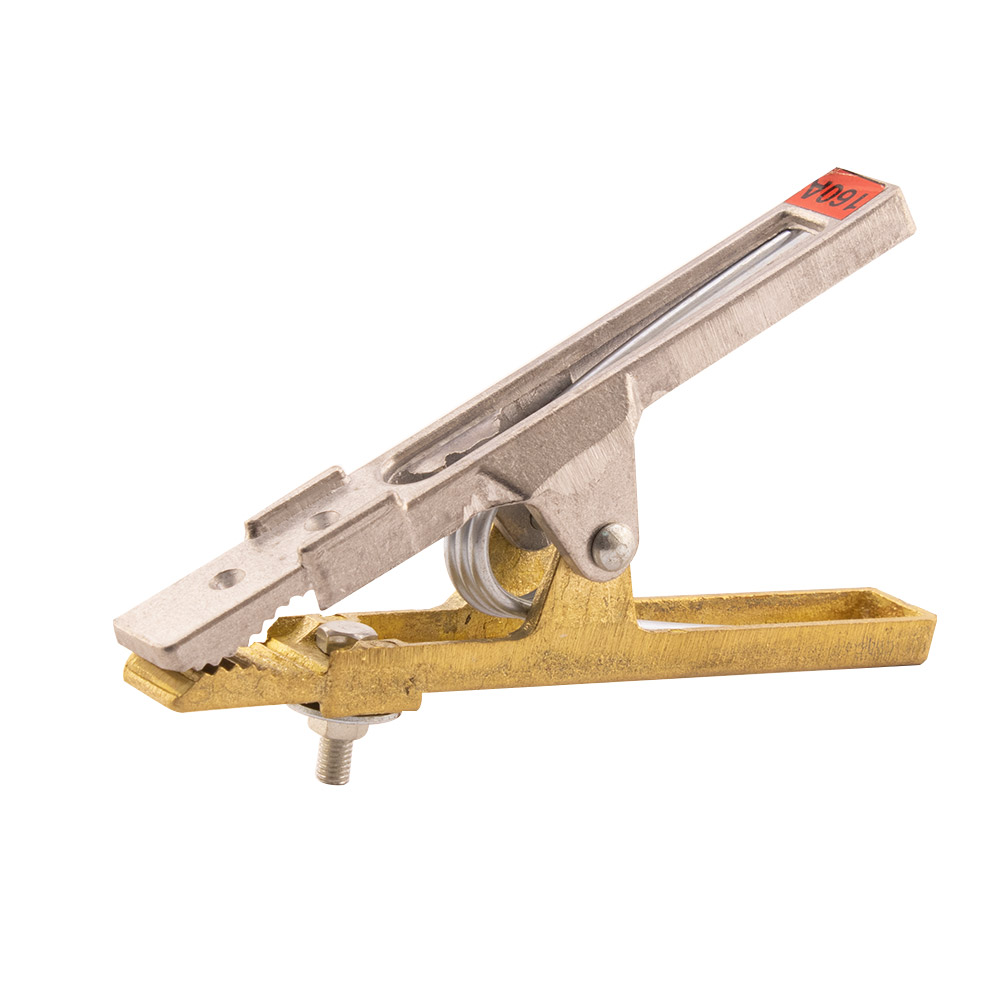

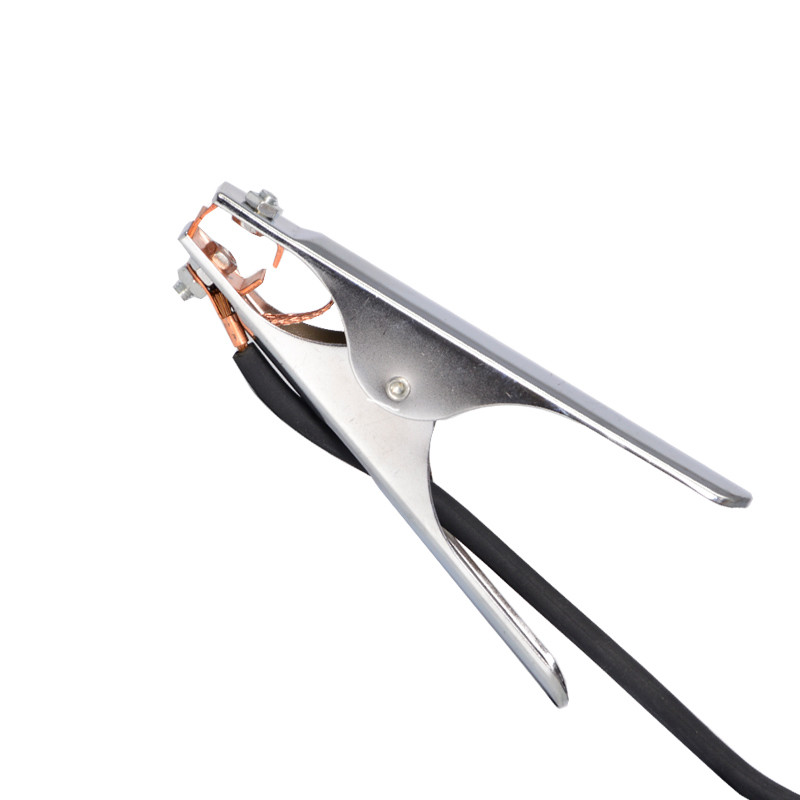

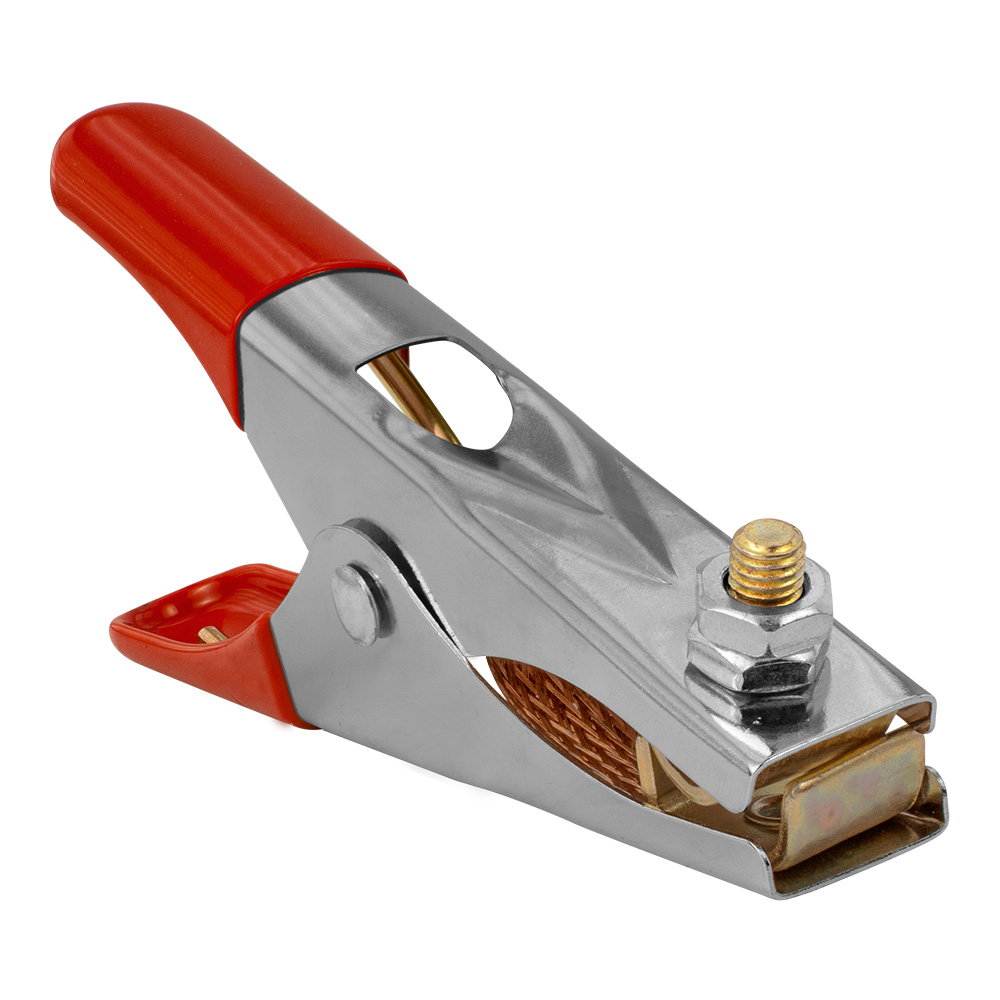

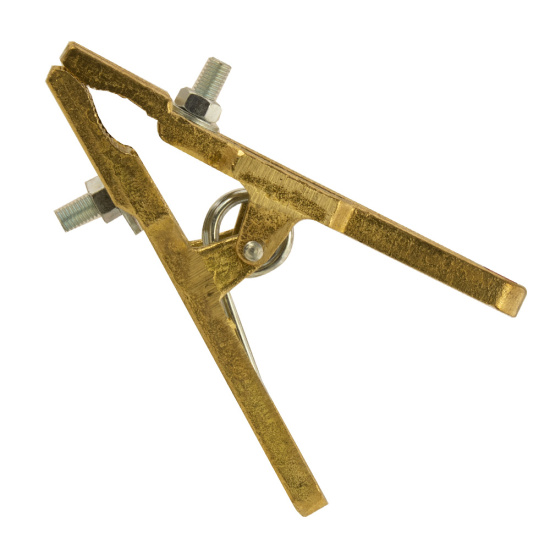

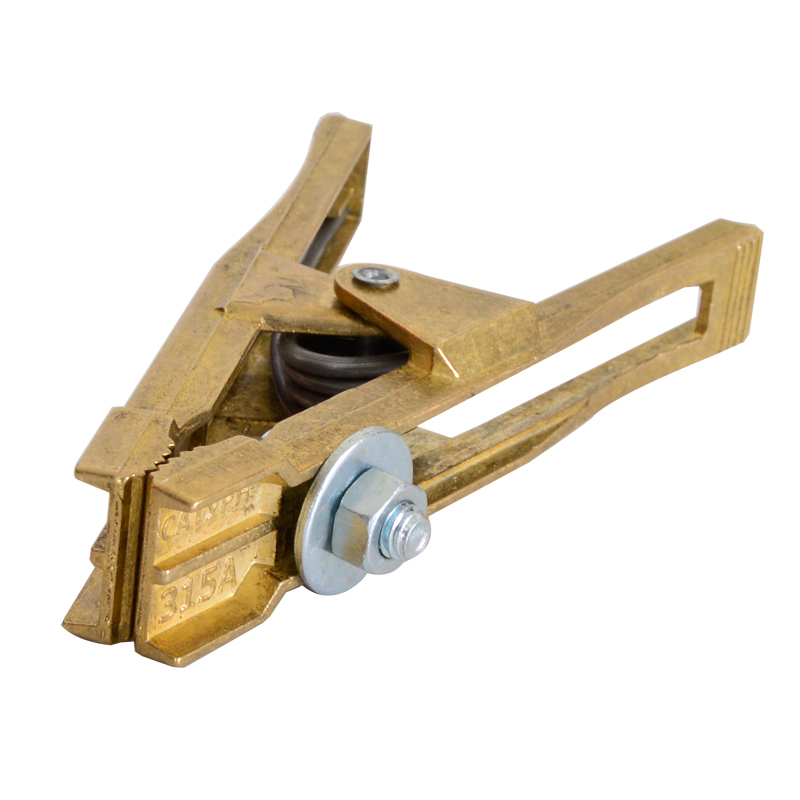

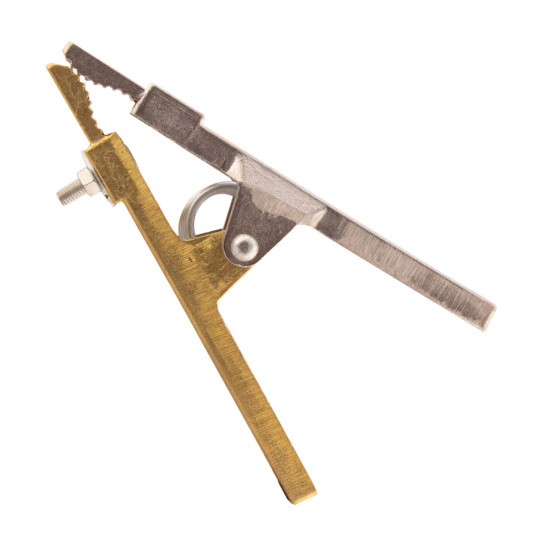

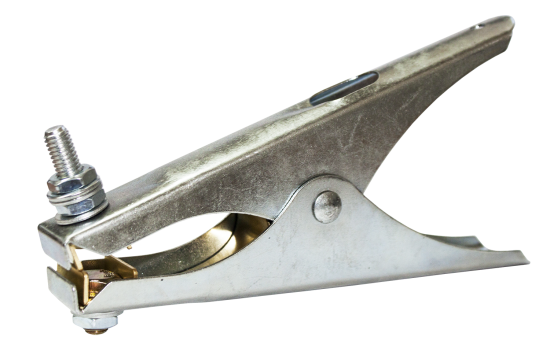

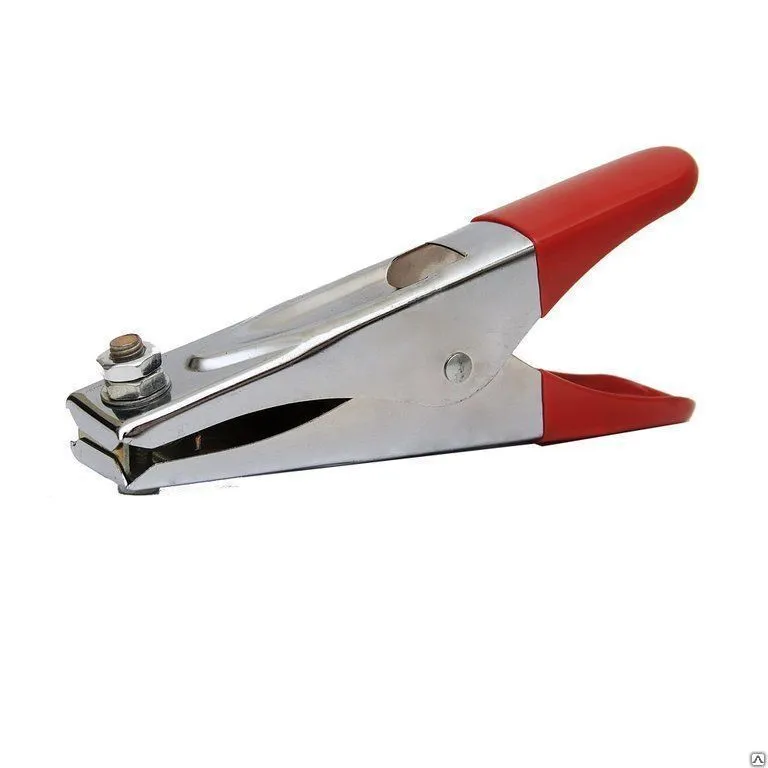

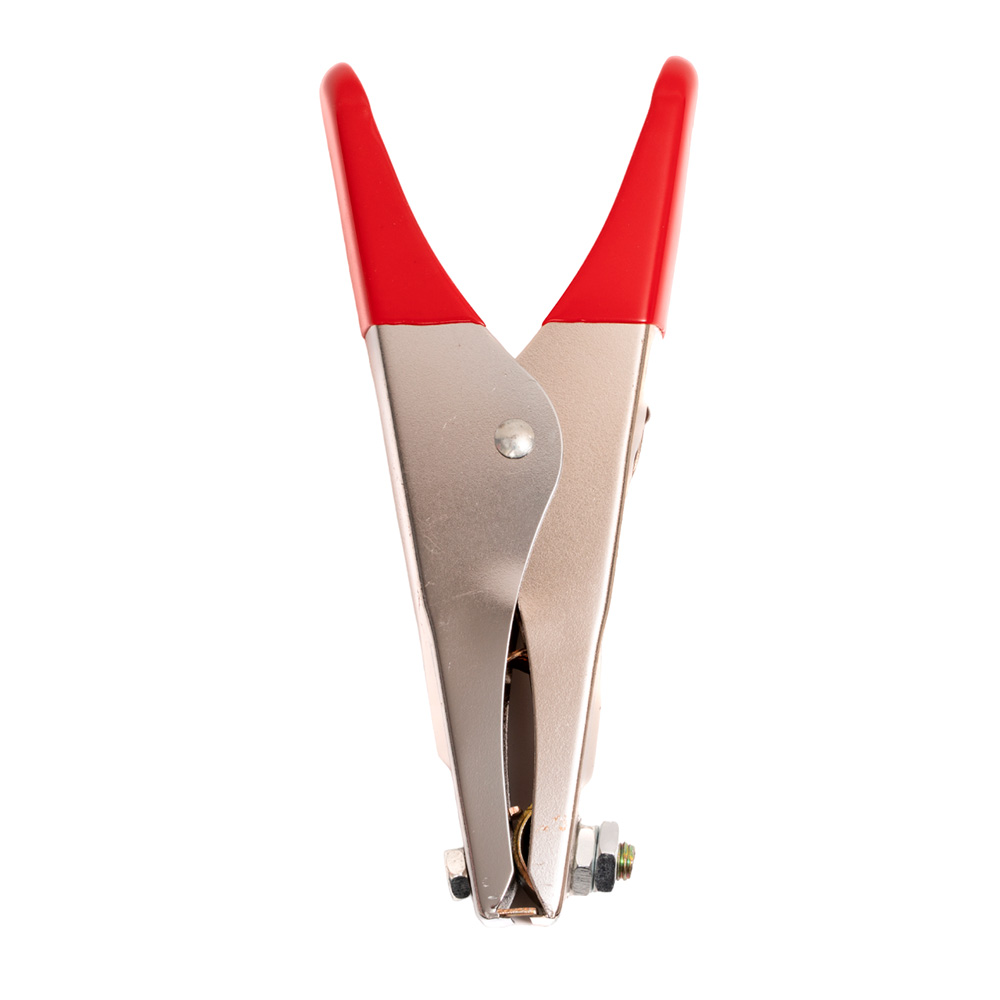

Зажимного типа

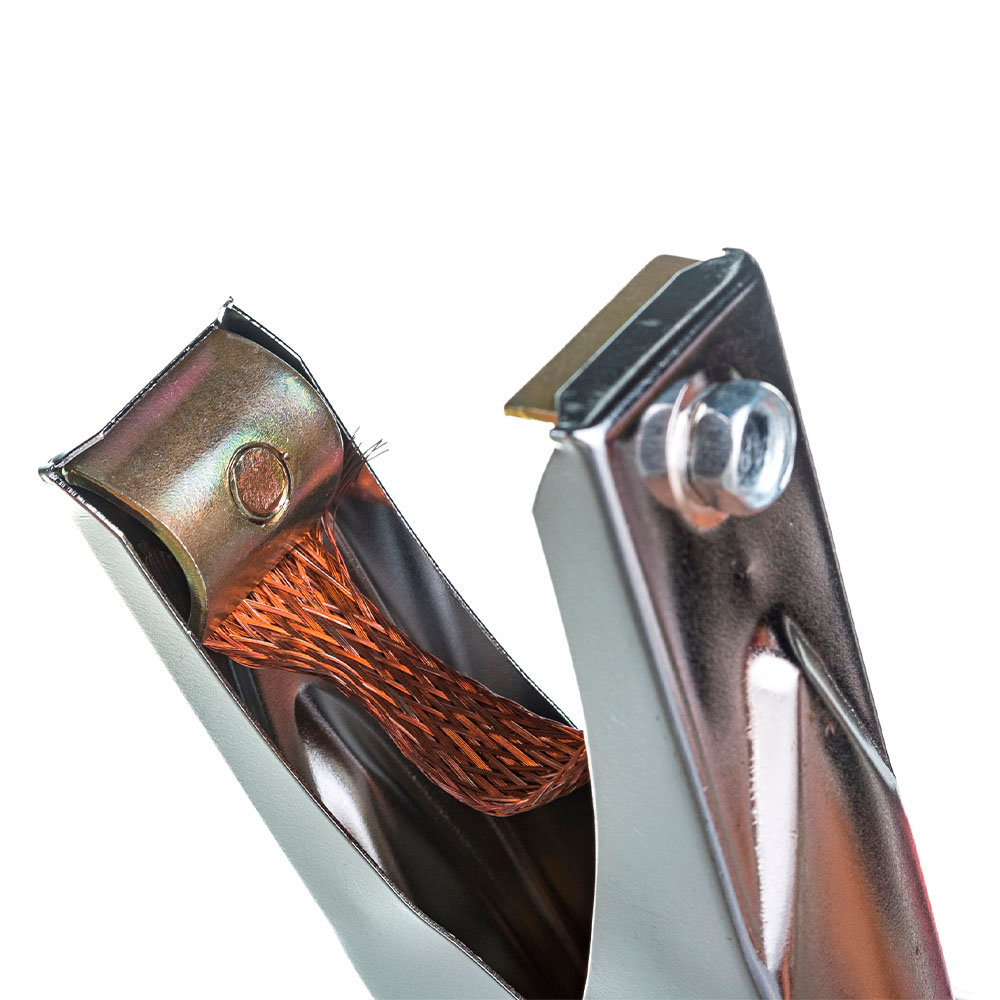

Приспособления имеют конструктивное сходство с клещевыми держателями для электродов и используются для сварки деталей, толщина которых не превышает ширины захвата клеммы.

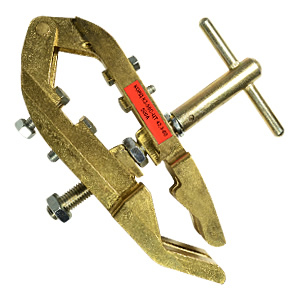

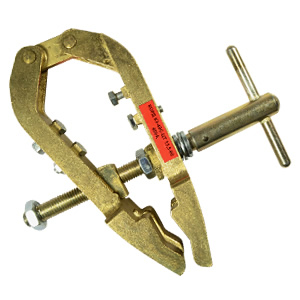

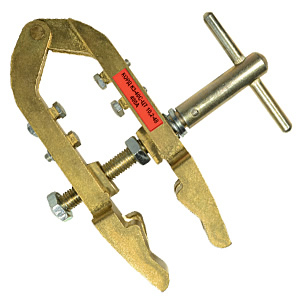

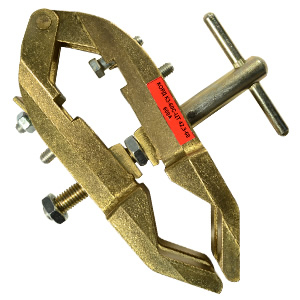

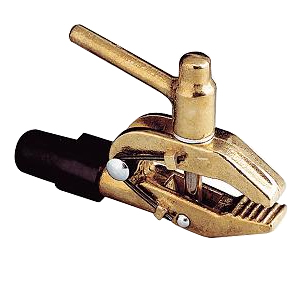

Резьбового типа

Устройства представляют собой струбцины разных типоразмеров. Винтовой зажим обеспечивает наиболее надежное заземление: при случайном задевании обратного кабеля контакт не нарушается.

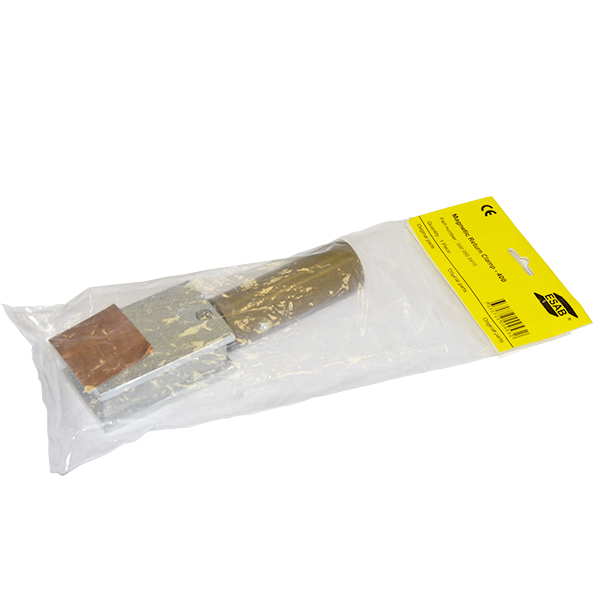

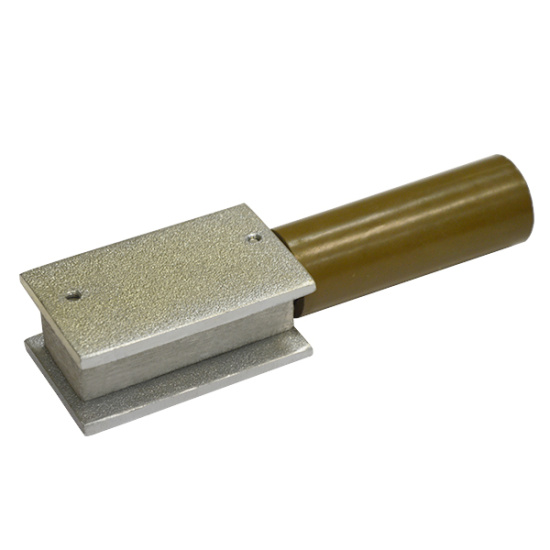

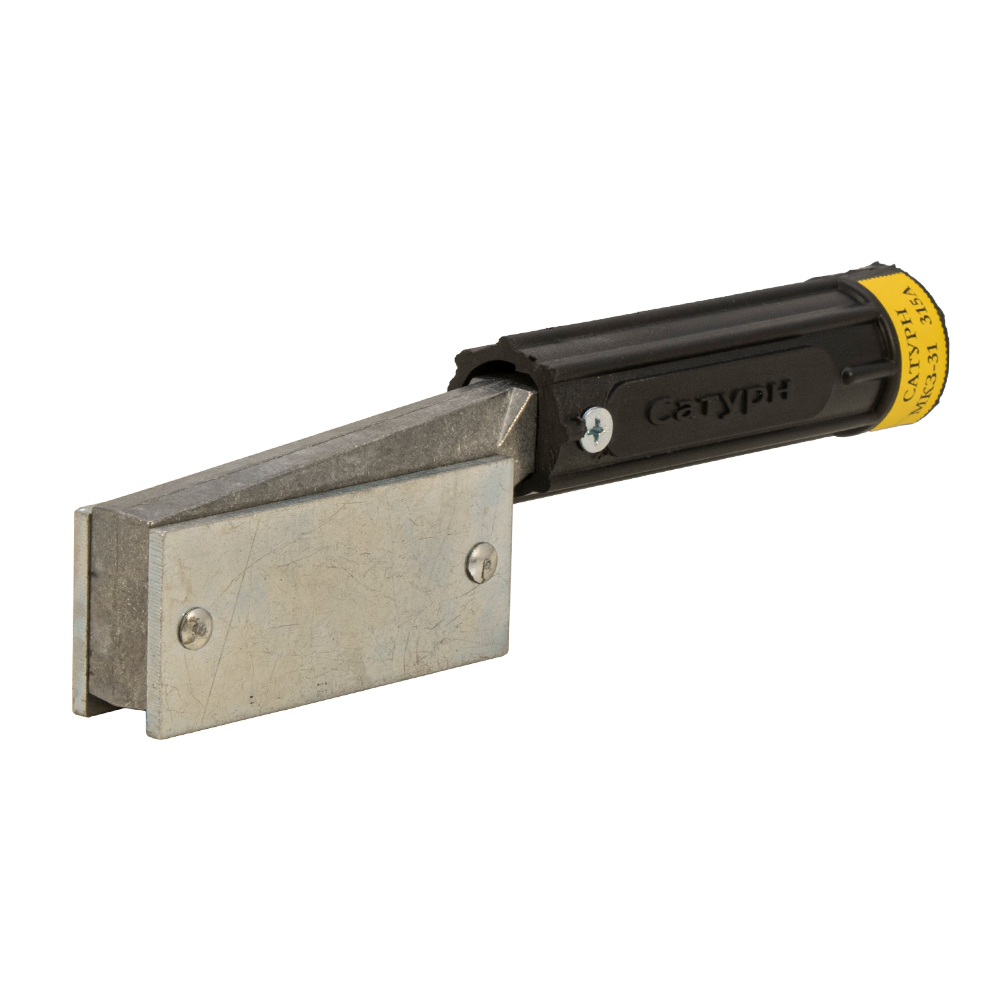

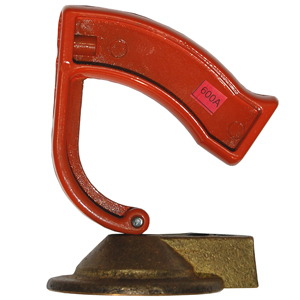

Магнитные

Магнитные клеммы заземления используются для сварки массивных деталей, толщина которых не позволяет закрепить другие конструкции. Надежность контакта обеспечивается применением мощных неодимовых магнитов.

На что обратить внимание при выборе

• Максимальный сварочный ток.
• Защищенность токопроводящих частей от случайного касания.

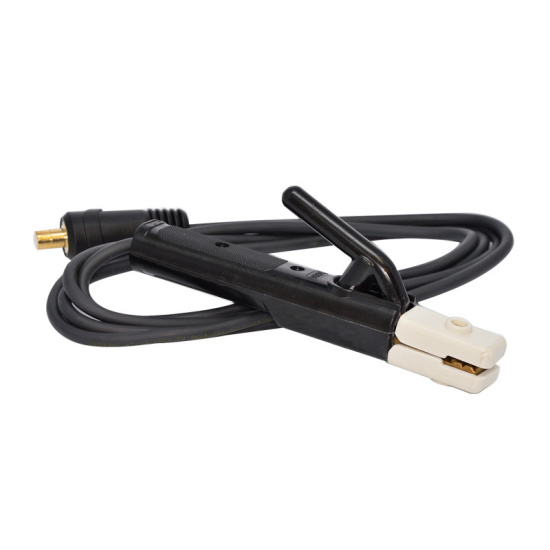

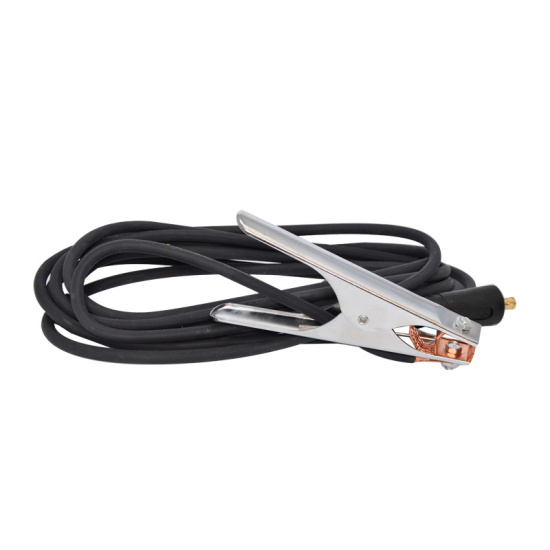

• Длина и сечение кабеля.
• Масса и габариты.

Если все параметры учтены, заземление будет надежным, а работа сварщика – комфортной и продуктивной.
