Резак пропановый Р3П-01 (нак. 1,2,3), ПТК

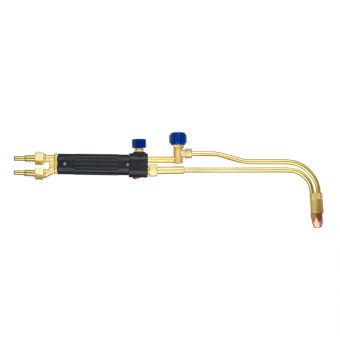

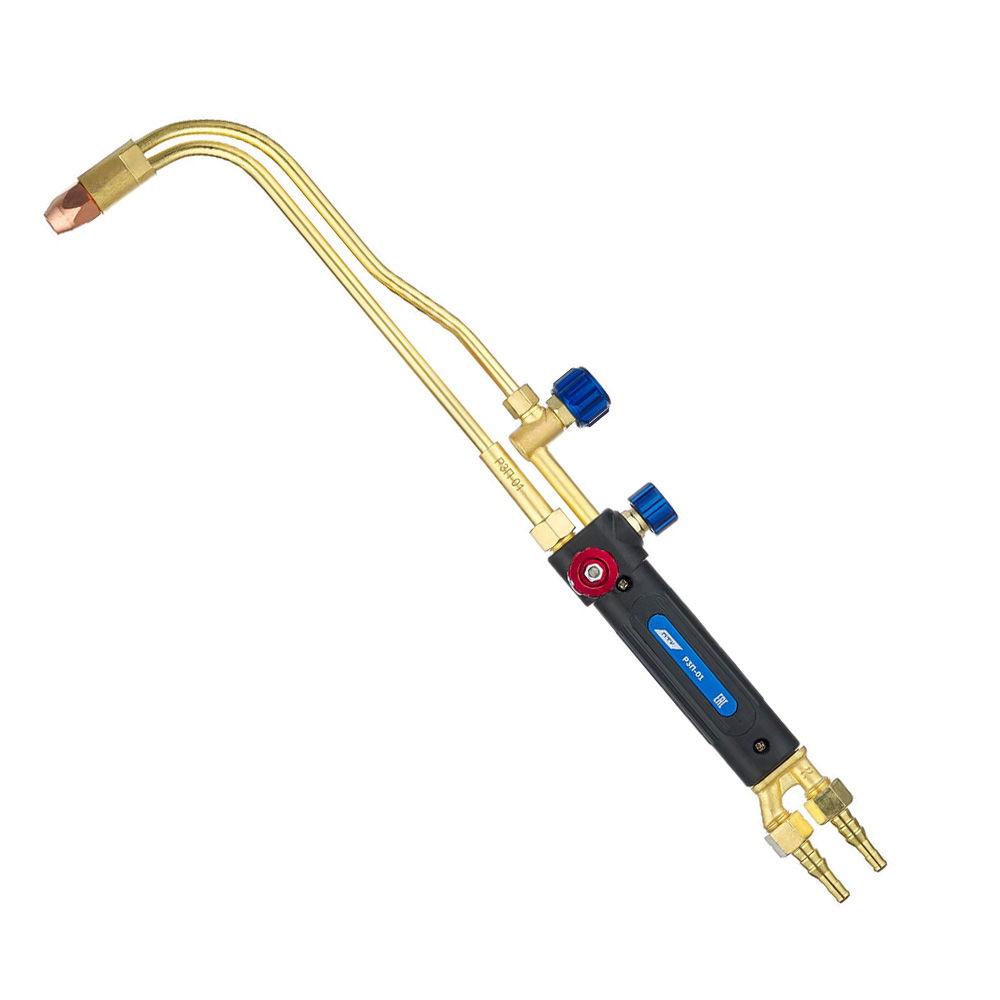

Резак пропановый Р3П-01 предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм. На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.

Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.

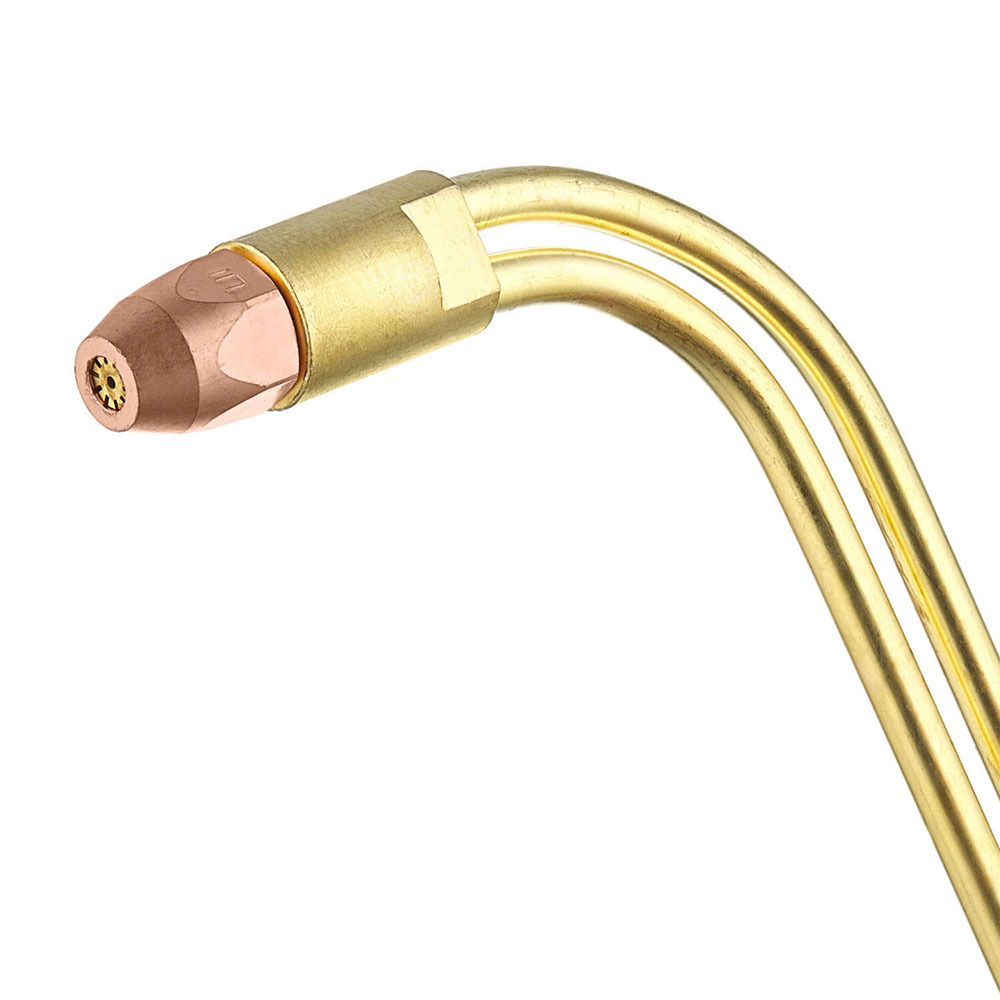

Резак поставляется в сборе с внутренними латунными мундштуками №1П, 2П, 3П с шлицевыми пазами для выхода подогревающего пламени и медным наружным №1П. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

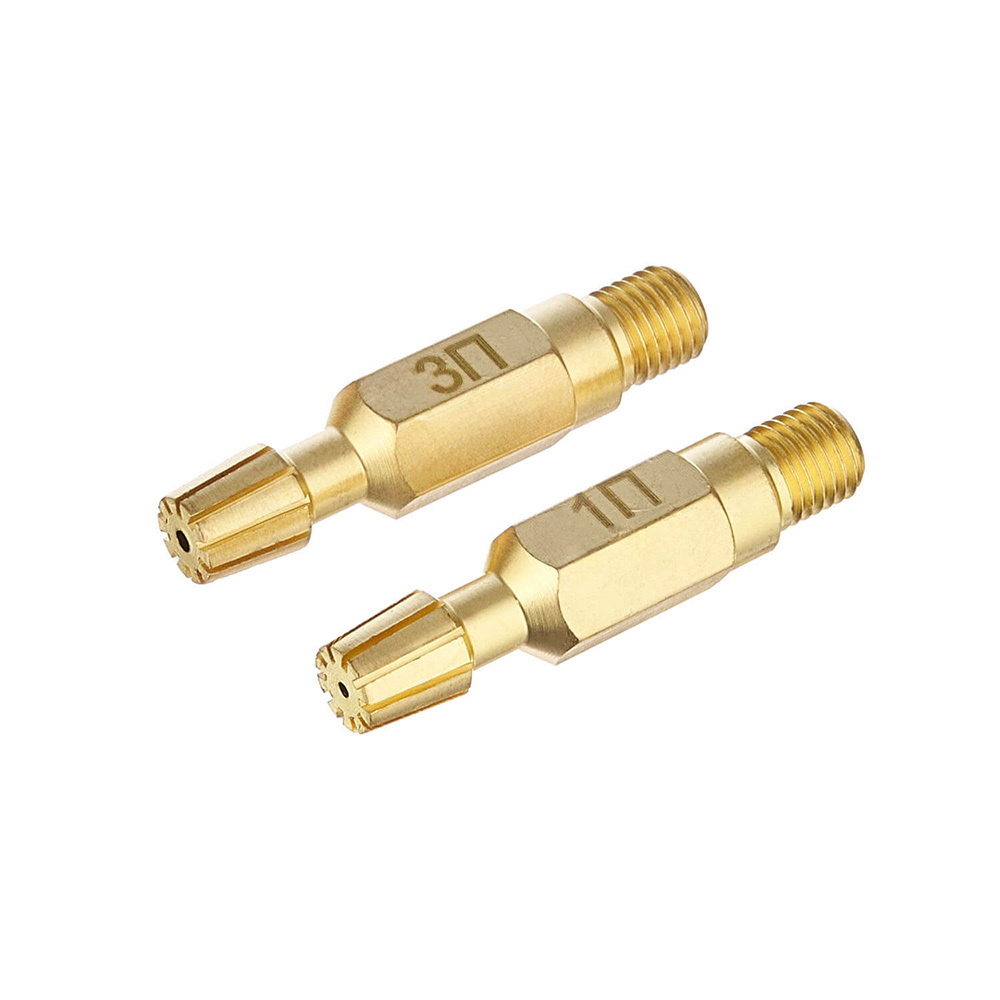

Маркировка внутренних мундштуков и толщина разрезаемого металла:
№1П (8–15 мм)
№2П (15–30 мм)
№3П (30–50 мм)
№4П (50–100 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
№5П (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
№6П (200–300 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Маркировка наружных мундштуков:
№1П (до 100 мм) - медный наружный мундштук №1П предназначен для внутренних мундштуков №1П, 2П, 3П и 4П.
№2П (200–300 мм) - медный наружный мундштук №2П предназначен только для внутренних мундштуков №5П и 6П. Мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Особенности резака пропанового Р3П-01:
Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.
Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.

Комплектация:
Резак пропановый Р3П-01 – 1 шт.
Мундштук наружный пропановый №1П – 1 шт.
Мундштук внутренний №1П, 2П, 3П – по 1 шт.
Ниппель универсальный диаметром 6/9 мм – 2 шт.
Гайка накидная M16х1,5 – 1 шт.
Гайка накидная M16х1,5LH – 1 шт.
Руководство по эксплуатации – 1 шт.
