Назначение
Подъемно-поворотное вытяжное устройство предназначено для улавливания и удаления различных видов дыма, паров хим. реактивов и легкой пыли, а также т.п. вредных летучих веществ, выделяющихся на расстоянии 30-40 см от локального источника выделения в системе вытяжной вентиляции.
Вытяжное устройство эксплуатируется в составе системы вытяжной вентиляции. Температура перемещаемой воздушной среды не должна превышать +70 град С.
Конструкция

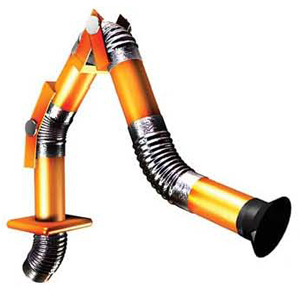

Вытяжное устройство имеет полую конструкцию, которая обеспечивает поддержание высокого уровня воздушного потока без турбулентностей, исключает накопление частиц грязи и уменьшает потери давления. В конструкцию устройства входит поворотный кронштейн для крепления к стене и колонне цеха, столу. ПВУ может располагаться как над (индекс Н) так и под кронштейном крепления к стене. Настольные подъемно-поворотные самофиксирующиеся в пространстве устройства "Гном" длиной 0,8 и 1,2 м предназначены для оснащения рабочих мест пайки, точечной сварки, лабораторных столов и т.д.
Вытяжное устройство состоит:
из жестких и гибких воздуховодов, снаружи которых расположен опорный механизм; монтажного кронштейна и поворотной муфты, позволяющих крепить вытяжное устройство; рожковой воздухоприемной воронки (D=75мм), которая может поворачиваться на угол до 90 град от оси в горизонтальной и вертикальной плоскости.
Рычаги выполнены из алюминия и окрашены высококачественной порошковой краской. Гибкие соединения выполнены из ПВХ.
Вытяжное устройство устанавливается: на краю рабочего стола при помощи струбцины (опция); в монтажном отверстии рабочего стола при помощи поворотной муфты; на стене при помощи монтажного кронштейна; на монтажной балке (опция), которая позволяет смонтировать вытяжное устройство в необходимом месте.
Вытяжное устройство может поворачиваться вокруг своей оси на 360 град.
Гном-80 Гном-100 Расход воздуха, м3/ч 130-180 130-180 Диаметр воздуховодов, мм 80 100 Радиус обслуживания, м 1,2 0,8 Способ крепления Над опорой Под опорой Масса, кг 4 5 -
Бренд Экоюрус Венто Вес, кг 4.3 Диаметр воздуховодов, мм 80 Производительность по воздуху, м3/ч 180 Расход воздуха, м3/ч 180 Страна-производитель Россия Серия Гном Воздуховод Гном Подключение Нижнее Радиус обслуживания, м 1,2 -
-
