Организация сварочного поста

Под выражением «сварочный пост» подразумевается рабочее место сварщика, имеющее все необходимое для качественной сварки деталей. Кроме удобства, такое место должно быть безопасным как для сварщика, так и для окружающих. Поэтому к сварочным постам предъявляются конкретные требования ТБ. Рассмотрим виды сварочных постов, и необходимые для организации рабочего места сварщика оборудование и инструменты.

Виды сварочных постов

Главная задача современного производства при создании рабочего места сварщика состоит в том, чтобы сохранить его здоровье и защитить окружающих от вредных аэрозолей, выделяющихся во время сварки и ультрафиолетового излучения, а также создать условия для качественного выполнения работ.

Поэтому для повышения производительности нужно грамотно организовать сварочный пост. Его устраивают так, чтобы все находилось «под рукой» и подводят местное освещение чтобы сварщик хорошо видел линию шва. Пост огорожен ширмой из негорючего материала, а вход занавешен шторой сварщика, тогда во время сварки яркие вспышки электрической дуги и искры не будут вредить другим сотрудникам. Сварочные аэрозоли удаляются через местную вентиляцию на посту. В зависимости от характера выполняемых работ сварочный пост может быть стационарным или передвижным.

Стационарный сварочный пост

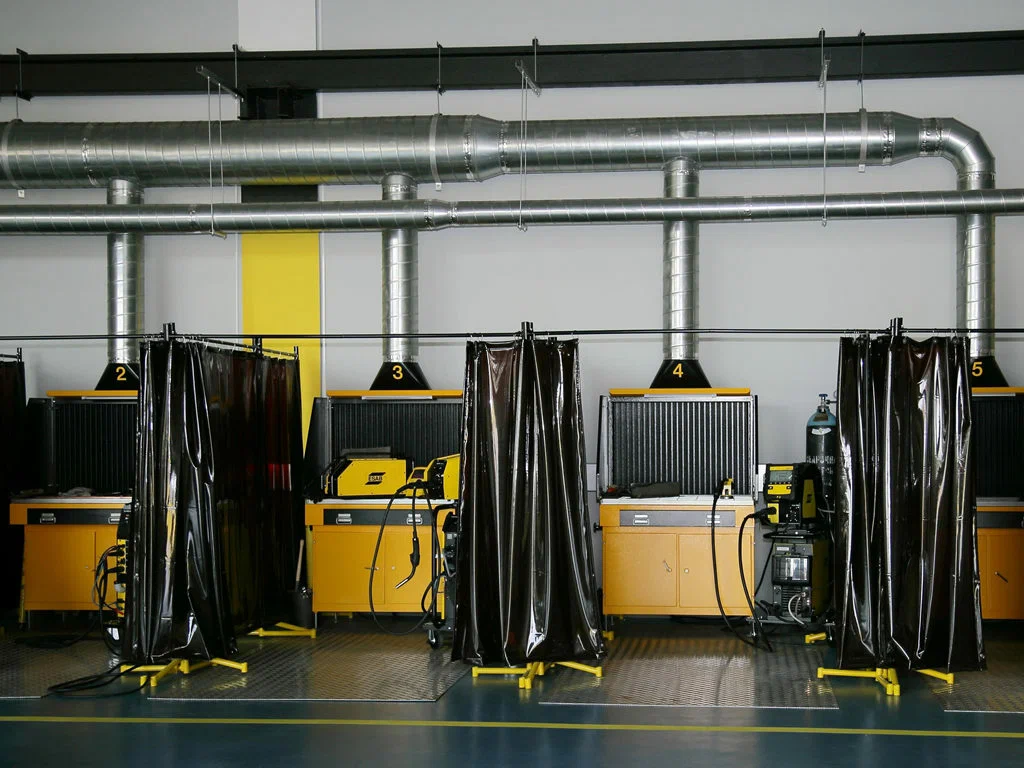

Стационарный пост сварщика организовывают в закрытых помещениях: на предприятии, в мастерской, гараже. Это постоянное рабочее место, поэтому его можно максимально укомплектовать необходимым оборудованием, чтобы сварщик не отвлекался и качественно выполнял свои задачи. Минимальная площадь для стационарного сварочного поста – 6 м2. На практике площадь определяется исходя из габаритов свариваемых деталей, особенностей помещения, расположения других рабочих мест (токарных станков, склада с материалами, маршрута курсирования кран-балки, других постов и пр.).

Если работа ведется с крупными деталями (фермы, ворота, емкости для химической и пищевой промышленности, технические фильтрующие системы) используют несколько сварочных аппаратов, то площадь сварочного поста увеличивают. Рабочее место огораживается передвижными экранами или занавешивается специальными шторами и оборудуется сварочными вращателями, чтобы свариваемая конструкция располагалась на нужной высоте и в определенном положении. При сварке мелких деталей (сейфы, мангалы, фланцы и тд.) работу на посту удобнее вести сидя за сварочным столом. Современные сварочные столы оборудованы встроенным фильтром, что позволяет очищать воздух и экономить рабочее пространство. Это повышает функциональность и расширяет возможности для производства.

Передвижной сварочный пост

Передвижной сварочный пост более компактен и применяется для выездной работы. Он может быть использован для работ на строительной площадке, установки ворот, заборов, решеток, прокладки трубопровода, ремонта сельскохозяйственной техники в поле, монтажа кровельных ферм, установки лестниц и так далее. На посту обычно используется один из представленных сварочных аппаратов:

• САК. Имеет собственные колеса и рамный прицеп для буксировки автомобилем. Работает на дизельном топливе. ДВС передает крутящий момент на электродвигатель, вырабатывающий электрический постоянный ток. Зачастую на раме есть ниши для хранения дополнительного инструмента и расходных материалов.
•  Сварочный генератор. Работает по такой же схеме, как САК, только гораздо компактнее и без колес. Переносится силами двух человек. Транспортируется в багажнике авто (универсал).
• Инверторный сварочный аппарат. Самый компактный вариант для передвижного сварочного поста, поскольку есть версии весом всего 4-5 кг. Его можно повесить на плечо и вести работы на высоте, но для подключения понадобится розетка и удлинитель.

Также, мобильный сварочный пост может состоять из оборудования для газовой сварки и резки. Это баллоны с кислородом и горючим газом (пропан или ацетилен). Перемещаются они на сдвоенной тележке, на которой предусмотрены крюки для намотки шлангов. Газокислородным пламенем ведут сварку тонкостенных деталей (емкостей, кузовов авто, трубок гидравлической аппаратуры) и резку толстого металла сечением до 100 мм. При размещении передвижного газосварочного поста расстояние между баллонами и местом работы должно быть минимум 10 м.

Оборудование поста электросварщика

В зависимости от потребностей производства, толщины свариваемых деталей и марок металлов сварочный пост оборудуют аппаратами следующих видов:

• Аппараты с функцией ММА для ручной сварки штучным электродом. Для сварки используются покрытые специальным составом электроды. Они плавятся под действием электрической дуги, обладающей температурой в зоне сварки выше 5000 градусов. Металлический стержень выступает присадочным материалом, а обмазка – создает защитное покрытие расплавленного металла сварочной ванны от внешней среды. Источником сварочного тока выступают трансформаторы, сварочные выпрямители или инверторы. После сварки на поверхности шва образуется шлаковая корочка, которую удаляютшлакоотбойныммолотком. Сварку «черных» сталей (углеродистых сталей, чугунов) в основном ведут покрытыми электродами. Скорость сварки медленная, поскольку нужно регулярно заменять электрод, контролировать дуговой зазор (длина стержня постоянно укорачивается) и зачищать шов от шлака и брызг.
• Полуавтомат MIG MAG для сварки в среде защитных газов, в качестве проводника тока и присадки выступает проволока. Сварка ведется сварочной горелкой. Применяется защитный газ инертный (гелий, аргон) и активный (азот и углекислота). Защитный газ и проволока автоматически подаются в зону сварки. Между проволокой и деталью возбуждается электрическая дуга. Сварочная ванна защищается исходящим из сопла защитным газом. Поскольку проволока подается равномерно и непрерывно, шов получается ровный и «красивый». На нём не образуется шлак, уменьшается количество брызг, что сокращает последующую обработку. Увеличивается производительность труда. Сварка легированных и черных сталей ведется на постоянном токе. В качестве источника сварочного тока выступают выпрямители или инверторы.
• Аппарат TIG для ручной электродуговой сварки неплавящимся электродом в среде инертных газов. Дуга горит между изделием и неплавящимся электродом из вольфрама. Присадочный материал (пруток) подаётся в зону сварки вручную. Защита расплавленного металла осуществляется инертным газом (аргон или гелий). Этот вид сварки хорошо зарекомендовал себя для сварки изделий из нержавеющих сталей, тонколистового металла с присадочной проволокой и без присадки. Их варят на постоянном токе. Цветные металлы и их сплавы, например изделия из алюминия из-за их особенностей варят на переменном токе. В качестве источника сварочного тока выступают выпрямители или инверторы AC/DC.

Сварочный стол

Сварочные столы делятся на слесарно-сварочные, сварочные столы со встроенной вентиляцией и сварочные столы без вентиляции.

Размеры сварочного стола зависят от потребностей производства. Для сварки небольших деталей (кронштейнов для крепления кондиционеров, штуцеров, фланцев и так далее) достаточно стола 1200х600 мм. Рабочая поверхность сварочного стола должны быть выполнена из стали или чугуна. В столе устанавливается фильтр, который очищает воздух от сварочных дымов. Благодаря воздухоприёмному устройству варить можно как на столе, так и рядом с ним.

Слесарно-сварочные столы предназначены для сборки и сварки объёмных конструкций с установкой специальной оснастки, а также для позиционирования конструкций при автоматизированной сварке. Для обеспечения электробезопасности на посту все оборудование надежно «заземлено».

Высота стола для сварочного поста подбирается исходя из роста сварщика. Работать за ним можно как стоя, так и сидя. Готовый сварочный стол можно купить или смастерить самостоятельно.

Вытяжка

В процессе сварки образуются дымы и аэрозоли, вредные для органов дыхания: защитные газы (аргона, углекислоты и др.) и продукты горения, образующиеся при плавлении металла. Для их удаления и очистки воздуха на сварочном посту устанавливают вытяжную вентиляцию. Если сварщик работает только за столом, то над рабочей областью устанавливают вытяжное устройство, которое подключается к фильтрующему агрегату. Грязный воздух очищается фильтром и выводится из рабочей зоны сварщика.

Если работы ведутся в замкнутом пространстве (обечайки, цистерны, резервуары, колодцы) для очистки воздуха лучше купить мобильную вытяжку. Она имеет вентилятор, воронку на магните и гофрированный воздуховод, позволяющий установить воронку в нужное место.

Стеллажи с инструментами

Для удобного хранения инструмента, материалов для сварки и других необходимых вещей в самом столе сварщика или на стеллаже рядом предусмотрены полки и выдвижные ящики. На них кладут приспособления для сварки: рулетку, струбцины, запасные расходные материалы, чертилку, маркер, мел, сменные детали оборудования (подающие ролики,кабель-каналыдругого диаметра, сопла горелок, цанги).

Освещение

Сборка деталей по точным размерам требует хорошей освещенности сварочного поста. Для этого предусматривают общее освещение светодиодными лампами на потолке. Над столом располагают дополнительный светильник. Хорошо, чтобы он имел гибкую стойку для направления света в нужное место. Если светильник контактирует со столом сварщика, можно использовать только безопасное напряжение 12В. Корпус светильника для поста должен быть защищен от брызг металла. Для безопасности лампа закрывается защитным экраном.

Дополнительное оборудование и аксессуары

Среди дополнительного оборудования, которое может пригодиться при организации поста сварщика:

• печь для сушки электродов;
•  машинка для заточки вольфрамовых электродов;
•  тиски, чтобы зафиксировать деталь в нужном положении;
• центраторы для сварки труб, для выставления зазора и совмещения свариваемых деталей на одной оси;
•  вращатели для кольцевых и продольных швов;
•  урна из металла для огарков плавящихся электродов, чтобы они не прилипали к подошве.

Требования к сварочным постам

Организовывая сварочный пост на производстве или в мастерской, важно помнить о требованиях пожарной и электробезопасности:

•  Все электрооборудование должно быть заземлено на случай утечки тока на корпус. Заземление сварочных аппаратов подключается к общему контуру.
•  Высота ограждения сварочного поста, должна быть не ниже 1,8 м, чтобы закрывать от излучения ультрафиолета.
•  Для хорошей циркуляции воздуха просвет между полом и стенками ограждения должен быть 20 см.
•  Чтобы избежать отражения ультрафиолета, стенки ограждения изнутри окрашиваются невоспламеняющейся краской темного матового цвета.
•  а территории сварочного поста запрещено размещение банок с краской, грунтовкой, растворителей и других воспламеняющихся жидкостей.
•  Под ногами сварщика стелется диэлектрический резиновый коврик.
•  Кабели питания сварочного оборудования и проводка к розеткам для подключения инструментов укладывается в закрытые лотки.
•  Пол должен быть твердым, ровным, из негорючих материалов (бетонным или изЖБИ-плит).
•  Обязательно наличие вытяжки с принудительным удалением образующихся газов. При сварке оцинкованных деталей, сварщику понадобится сварочная маска с турбоблоком.

На случай экстренной ситуации на посту должен быть общий рубильник, обесточивающий весь сварочный пост. В кабине необходим огнетушитель порошкового или углекислотного типа, а рядом с постом нужен пожарный щит. Каждый сварочный пост должен быть укомплектован индивидуальными средствами защиты (СИЗ), в которые входит: одежда сварщика, маска, краги для сварки, ботинки.

Приобрести необходимые сварочные аппараты и приспособления для организации сварочного поста можно у нас в торговом доме «МОССВАРКА». Мы предлагаем фирменное оборудование с прямыми поставками с завода, выдаем гарантию, а также консультируем по правильному оснащению постовой сварки в свете действующих норм ТБ.

Вопрос-ответ

Какой сварочный аппарат лучше для постовой сварки?

Выбор аппарата зависит от толщины и типа свариваемого металла. Если они предполагаются разные, купите универсальное оборудование «3 в 1», как например СВАРОГ REAL MIG 200.

В чем преимущество заводских столов сварщиков перед самодельными?

В заводском столе есть большое количество отсеков для хранения расходников и мелочевки, крюки для подвешивания электрододержателя, горелки и пенала для электродов. Отверстия уже продуманы под разные типы зажимов. Есть даже столы со встроенными вытяжками, засасывающими воздух как внутрь столешницы через решетку, так и во всасывающий раструб.

Нужны ли в сварочном посту тиски?

Сварщик довольно часто нуждается в тисках. С их помощью можно зафиксировать круглую или профильную трубу, другие конструкции в оптимальном для сварки положении. Если деталь повело, тиски помогут плавно выровнять ее. В других случаях с их помощью устраняют лишний зазор между соединяемыми сторонами.

Куда класть горелку по окончании сварки?

В процессе сварочных работ сварщику требуется положить горелку. Для этого разработано приспособление держатель сварочной горелки на магнитной основе.

В отличие от горелок TIG и MIG, на которые ток поступает только после нажатия кнопки, электрододержатель всегда находится под напряжением при включенном аппарате. Чтобы он или вставленный электрод не замыкали непроизвольно дугу, предусматривают место сбоку сварочного стола. Это может быть полочка с керамической подложкой для изоляции.

Какой стул выбрать для сварочного поста?

Множество мелочевки удобно варить, сидя на стуле. Подойдет стул с вращающимся сиденьем. Наличие спинки и функция лифта крайне желательно, чтобы подстраиваться под рост сварщика. Материалы не должны поддерживать горение.
