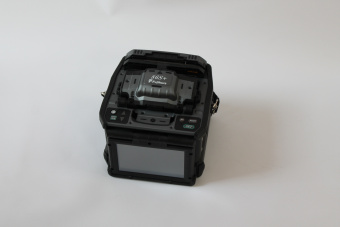

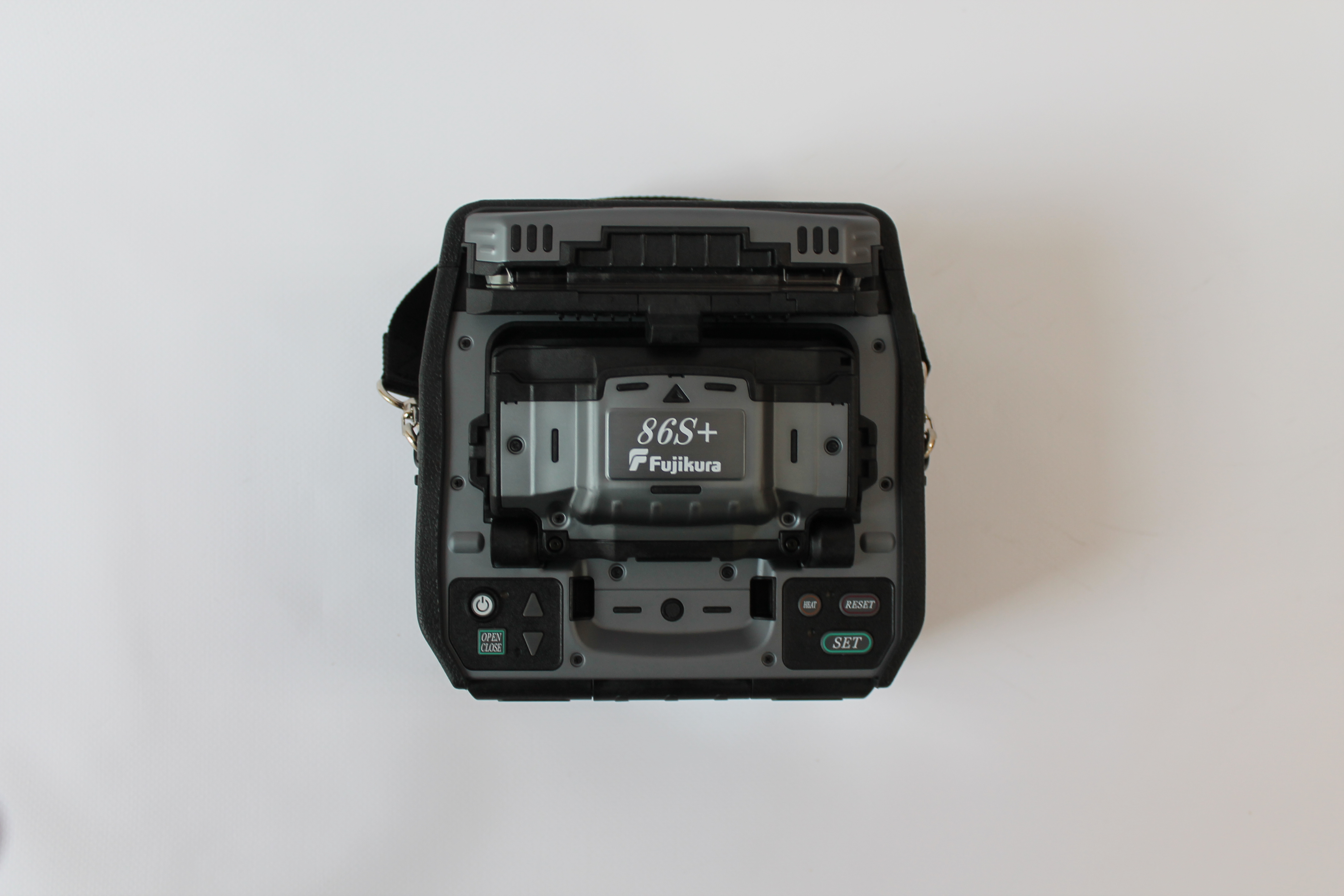

Аппарат для сварки Fujikura 86S+ KIT A (86S+, CT50, BTR-15, ELCT2-16B)

Fujikura 86S - усовершенствованный сварочный аппарат для ВОЛС, превосходящий предшественника 80S. Улучшенная конструкция прижимов обеспечивает надежную фиксацию волокон с любым типом покрытия, включая loose tube, без использования специальных держателей. Эргономика оптимизирована за счет измененной формы ветрозащитной крышки и верхней панели, упрощающей работу с КДЗС . Конструкция предотвращает выпадение волокон при открытии крышки и прижимов. Аппарат оснащен сенсорным экраном для полевых условий и аккумулятором, обеспечивающим до 300 циклов сварки/термоусадки. Электроды заменяются без инструментов. Усиленная конструкция корпуса и увеличенный кейс с отделениями для инструментов обеспечивают повышенную прочность и удобство транспортировки. Монтажный столик имеет увеличенную рабочую поверхность, штатный фиксатор для скалывателя CT50 и несколько конфигураций. Доработан Bluetooth протокол для одновременной работы с двумя скалывателями, сбора статистики и управления лезвиями.
Особенности:
• максимально защищенная конструкция корпуса для предотвращения повреждения механизмов аппарата;
• ресурс батареи ~ 300 циклов сварок-термоусадок;
• новые быстросменные электроды;
• большой сенсорный ЖК экран 5 дюймов;
• поддержка по Bluetooth двух скалывателей Fujikura CT50 одновременно;
• автоматическая ветрозащитная крышка и печка, а также автоматическое открытие прижимов волокна;
• увеличенный размер кейса для хранения дополнительных инструментов;
• многофункциональный рабочий столик, имеющий теперь несколько конфигураций.

Модель	Fujikura 86S
Число свариваемых волокон	Одиночное
Применяемые волокна	SMF (G.652), SMF (G.657), MMF (G.651), DSF (G.653), NZDSF (G.655)
Диаметр волокна, мкм	80…150/100…3000 в покрытии
Длина скола, мм	5…16
Режимы сварки	100
Потери на сварном соединении, дБ	0,02 (SM), 0,01 (MM), 0,04 (DS), 0,04 (NZDS)
Возвратные потери, дБ	60 и выше
Время сварки, сек	7 для SM-волокна
Оценка потерь на сварном соединении	Есть, по сердцевине и оболочке
Функция внесения потерь в месте сварки	Создание фиксированного аттенюатора, 0,1 … 15 дБ с шагом 0,1 дБ
Хранение результатов сварки	Последние 20 000 сварок 100 изображений сварки
Просмотр места сварки	2 камеры на цветном сенсорном ЖК-экране 5 дюймов
Увеличение места сварки	320х для раздельного просмотра по осям X и Y 200х для одновременного просмотра по осям X и Y
Тест на растяжение, Н	1,96…2,25
Режимы термоусадки	30
Время термоусадки, сек	9 для КДЗС Slim 60 (60 мм) 13 для КДЗС FP-03 (60 мм)
Применяемые КДЗС	Fujikura 60 мм, 40 мм и микрогильзы Fujikura
Макс. длина КДЗС, мм	66
Автоматическая печка	Автоматическое открытие и закрытие крышки Автоматическое открытие и закрытие прижимов печки Автостарт печки
Автоматическая ветрозащитная крышка	Автоматическое открытие и закрытие ветрозащитной крышки Автостарт сварки при закрытии ветрозащитной крышки
Автоматические прижимы	Автоматическое открытие одного или двух прижимов волокна после сварки, настраиваемое
ЖК-экран	Цветной сенсорный 5 дюймов Пластиковая защита с антибликовым покрытием Изображение автоматически переворачивается при изменении положения монитора
Ресурс батареи	300 сварок и термоусадок
Ресурс электродов	5000 сварок
Замена электродов	Вручную, без применения инструментов
Беспроводное соединение	Bluetooth ® 4.1 Сбор статистики по качеству сколов в каждом положении лезвия Управление положением лезвия скалывателя Fujikura CT50 Автоматический поворот лезвия скалывателя Fujikura CT50 при плохом качестве скола Управление двумя скалывателями одновременно
Условия эксплуатации	Высота над уровнем моря 0…5000 м, ветер 15 м/сек Температура -10…+50˚C, влажность 0…95%
Условия хранения	Температура -40…+80˚C, влажность 0…95% Длительное хранение с батареей -20 … +30˚C
Интерфейсы	USB2.0 Mini B для подключения к компьютеру USB2.0 A для подключения внешней светодиодной лампы 6-pin Mini-DIN для подключения термостриппера RS02, RS03
Другие особенности	Обновление ПО через компьютер Сбор статистики по сваркам, включая изображения Управление сварочным аппаратом через компьютер
Защита	Защита от падения с высоты 76 см Защита от пыли размером 0,1…500 мкм Защита от осадков до 10 мм/час
Совместимость с Fuse коннекторами	Система Fujikura Fuse Connect
Габаритные размеры, мм	170х173х150 (без защиты)
Масса, кг	2,8 (включая батарею)

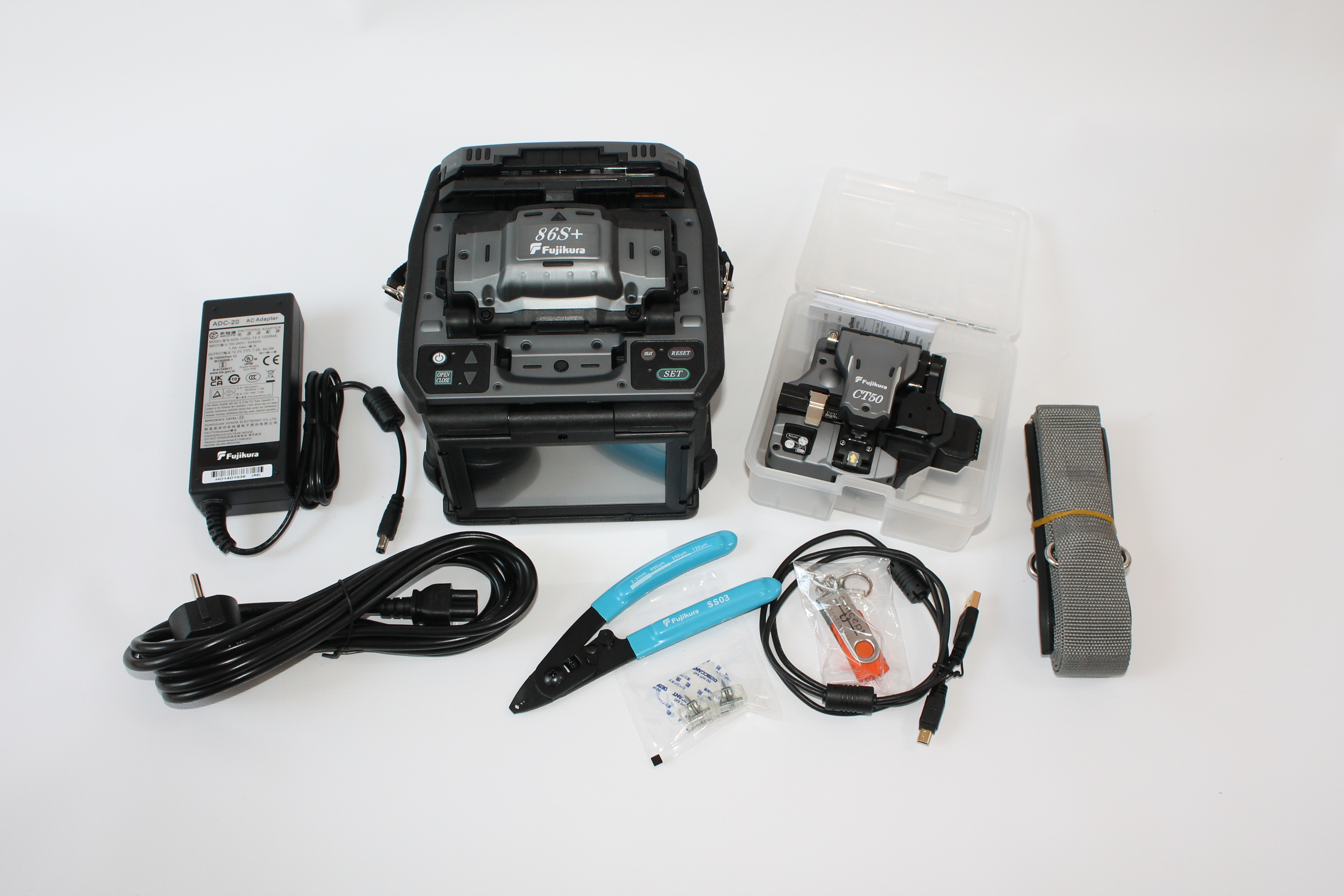

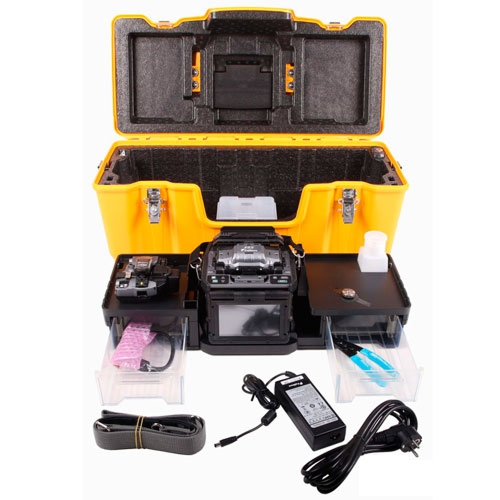

Комплектация:

Аппарат сварочный	1 шт.
Сетевой адаптер/зарядное устройство ADC-20	1 шт.
Аккумуляторная батарея BTR-15	1 шт.
Шнур питания сетевой ACC-15	1 шт.

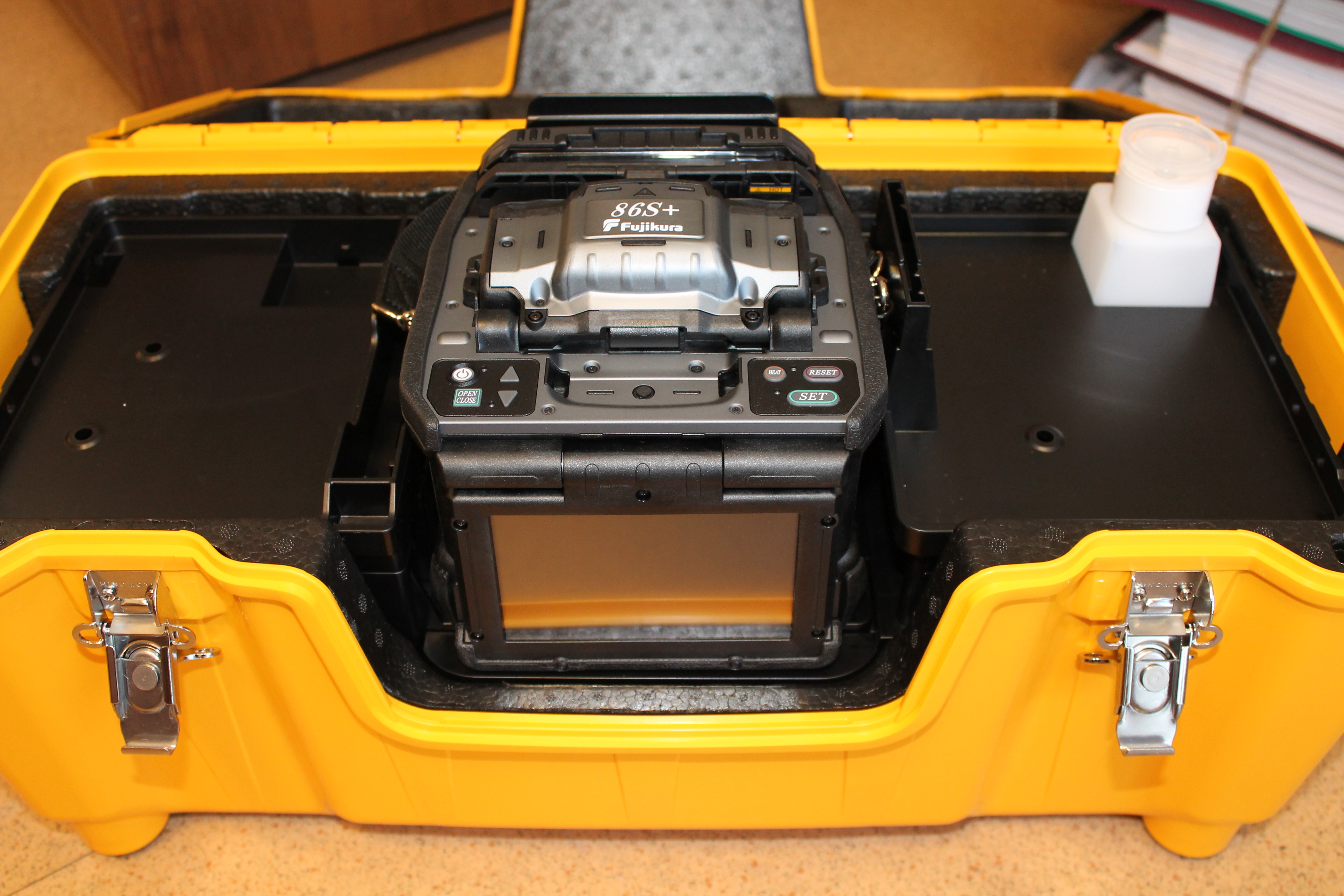

Жесткий кейс CC-39 с монтажным столиком	1 шт.
Ремень для переноски кейса ST-03	1 шт.
Ремень для переноски сварочного аппарата ST-02	1 шт.
Запасные электроды ELCT2-16B	1 пара
Пластины для держателей SP-03	1 пара
Болт для штатива TS-03	2 шт.
USB-кабель	1 шт.
Дозатор для спирта AP-02	1 шт.
Стриппер SS-03	1 шт.
Руководство на русском языке	1 шт.
Скалыватель прецизионный Fujikura CT-50	1 шт.
